Подшипники и распределительные шайбы

В мире гидравлических систем, где мощь и точность работы зависят от каждого компонента, гидронасосы являются бесспорными лидерами. Они, подобно сердцу, гонят рабочую жидкость, обеспечивая энергией машины и механизмы. Однако, как и любой механизм, гидронасосы подвержены износу, и некоторые детали страдают от него особенно сильно. Среди них – подшипники и распределительные шайбы. Эти, казалось бы, небольшие компоненты играют критически важную роль в обеспечении надежной и эффективной работы гидронасоса. Их состояние напрямую влияет на производительность, срок службы и стоимость эксплуатации гидравлического оборудования.

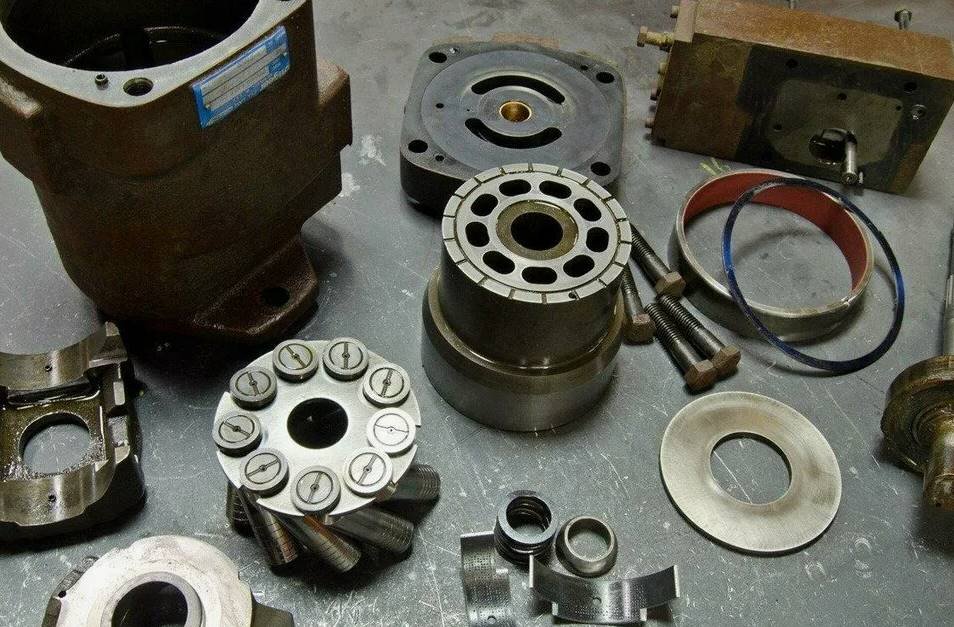

Данное руководство посвящено подшипникам и распределительным шайбам, часто заменяемым изнашиваемым деталям гидронасосов. Мы подробно рассмотрим их конструкцию, роль, причины выхода из строя, и, конечно же, способы выбора правильных замен. Наша цель – предоставить вам полную информацию, которая поможет продлить срок службы вашего гидравлического оборудования и минимизировать затраты на ремонт.

I. Подшипники в гидронасосах: опора для вращения

Подшипники – это критически важные компоненты, обеспечивающие свободное вращение валов и других вращающихся деталей в гидронасосе, минимизирующие трение и предотвращающие преждевременный износ.

A. Типы подшипников, используемых в гидронасосах

В гидронасосах применяются различные типы подшипников, выбор которых зависит от конструкции насоса, нагрузки, скорости вращения и других факторов. Наиболее распространенные типы:

  • Радиальные шарикоподшипники: Используются для восприятия радиальных нагрузок, то есть нагрузок, направленных перпендикулярно оси вращения вала. Просты в конструкции, недороги, но не выдерживают больших осевых нагрузок.
  • Радиально-упорные шарикоподшипники: Могут воспринимать как радиальные, так и осевые нагрузки. Часто используются в аксиально-поршневых насосах, где на вал действуют значительные нагрузки в обоих направлениях.
  • Роликовые подшипники (цилиндрические, конические): Обладают большей грузоподъемностью по сравнению с шариковыми подшипниками, что делает их пригодными для работы в тяжелых условиях. Конические роликоподшипники хорошо воспринимают осевые нагрузки.
  • Игольчатые подшипники: Используются в условиях ограниченного пространства, обеспечивая высокую грузоподъемность при небольших габаритах.
  • Упорные шарикоподшипники: Предназначены для восприятия только осевых нагрузок.

Выбор типа подшипника напрямую зависит от конструктивных особенностей гидронасоса и тех нагрузок, которые испытывает вал.

B. Роль подшипников в работе гидронасоса

  • Снижение трения: Подшипники уменьшают трение между вращающимися деталями, что снижает энергопотребление и износ.
  • Поддержка вала: Обеспечивают стабильное положение вала, предотвращая его биение и вибрацию.
  • Передача нагрузки: Передают нагрузки от вращающихся деталей на корпус насоса.
  • Обеспечение долговечности: Правильно подобранные и обслуживаемые подшипники значительно увеличивают срок службы гидронасоса.

C. Причины выхода подшипников из строя

Подшипники – одни из самых уязвимых компонентов гидронасоса. Основные причины их преждевременного выхода из строя:

  • Загрязнение: Попадание абразивных частиц (пыль, грязь, металлическая стружка) в подшипник приводит к ускоренному износу рабочих поверхностей.
  • Недостаток смазки: Неправильный выбор смазки, ее загрязнение, утечки или недостаточный уровень смазки.
  • Перегрузка: Превышение допустимой нагрузки на подшипник.
  • Вибрация: Вибрация, вызванная дисбалансом вала, неправильной установкой или другими причинами.
  • Перегрев: Высокая рабочая температура, вызванная трением, недостатком смазки, перегрузкой или другими факторами.
  • Неправильная установка: Несоблюдение требований к монтажу, перекосы, неправильная посадка.
  • Усталость материала: Естественный износ материала подшипника при длительной эксплуатации.

II. Распределительные шайбы: регулировка и контроль потока

Распределительные шайбы (также известные как пластины распределения) – это важные компоненты, отвечающие за перенаправление потока рабочей жидкости внутри гидронасоса, обеспечивая эффективную работу поршней или лопастей.

A. Конструкция и назначение распределительных шайб

Распределительные шайбы (часто их называют просто «шайбами») располагаются между блоком цилиндров (в поршневых насосах) или ротором (в пластинчатых насосах) и корпусом насоса.

  • Функциональное назначение: Обеспечение распределения потока жидкости от всасывающей полости к нагнетательной полости, а также отвод жидкости обратно в бак. Они также служат для герметизации рабочих камер и контроля давления.
  • Конструкция: Обычно изготавливаются из высокопрочных сталей или композитных материалов, обладают высокой износостойкостью и точностью изготовления. На рабочей поверхности шайбы выполнены специальные каналы, обеспечивающие подачу и отвод жидкости к поршням/лопастям.
  • Типы: Существуют различные конструкции распределительных шайб, зависящие от типа гидронасоса.

B. Важность распределительных шайб для работы гидронасоса

  • Обеспечение подачи жидкости: Правильно спроектированная распределительная шайба гарантирует эффективную подачу рабочей жидкости к поршням/лопастям.
  • Контроль давления: Некоторые конструкции распределительных шайб участвуют в регулировании давления, обеспечивая стабильную работу.
  • Герметизация рабочих камер: Шайбы должны обеспечивать герметичность рабочих камер, предотвращая утечки.
  • Повышение КПД: Правильное распределение потока помогает снизить потери давления и повысить общую эффективность гидронасоса.

C. Причины выхода из строя распределительных шайб

Распределительные шайбы подвержены воздействию высоких давлений, трения и абразивных частиц, что приводит к следующим проблемам:

  • Износ рабочих поверхностей: Истирание рабочих каналов и поверхностей шайбы, вызванное трением и загрязнением рабочей жидкости.
  • Повреждение кромок и каналов: Появление заусенцев, сколов или деформаций на рабочих кромках и каналах, что приводит к ухудшению герметичности и снижению эффективности.
  • Эрозия: Разрушение поверхности под воздействием кавитации или абразивных частиц.
  • Коррозия: Возникновение коррозии, вызванной наличием влаги в рабочей жидкости или агрессивными химическими элементами.
  • Деформация: Изменение формы шайбы под воздействием высоких температур или давлений.

III. Подбор и замена: секреты успешного ремонта

Правильный подбор и замена подшипников и распределительных шайб – это ключ к успешному ремонту гидронасоса.

A. Подбор подшипников: точность имеет значение

  • Идентификация подшипника: Самый простой способ – найти на самом подшипнике его обозначение (номер).
  • Размеры: Если обозначение стерто или отсутствует, необходимо измерить подшипник:
    • Внутренний диаметр (d): Диаметр отверстия подшипника.
    • Наружный диаметр (D): Внешний диаметр подшипника.
    • Ширина (B): Толщина подшипника.
  • Тип подшипника: Определите тип подшипника (радиальный, радиально-упорный, игольчатый и т.д.), исходя из его положения в гидронасосе и предполагаемых нагрузок.
  • Класс точности: Для гидронасосов, как правило, рекомендуется подшипники с повышенным классом точности (например, P5 или P4).
  • Производитель: Отдавайте предпочтение известным брендам (SKF, FAG, NSK, Timken и др.).
  • Смазка: Выберите подходящую смазку для подшипника (тип, вязкость), учитывая условия эксплуатации гидронасоса.
  • Особенности монтажа: Соблюдайте рекомендации производителя при установке подшипника (правильная посадка, отсутствие перекосов, необходимое усилие).

B. Подбор распределительных шайб: геометрия и материал

  • Идентификация: Как правило, на самой шайбе нет маркировки. Поиск осуществляется по модели гидронасоса, его серийному номеру, или по чертежам.
  • Размеры: Важно точно измерить:
    • Внешний и внутренний диаметры.
    • Толщина шайбы.
    • Форма и размеры каналов: Точное соответствие геометрии каналов является критичным для правильного распределения потока жидкости.
  • Материал: Выбирайте шайбы из высокопрочной стали или композитных материалов, устойчивых к износу, коррозии и высоким давлениям.
  • Обратите внимание на рабочие поверхности: Они должны быть идеально гладкими, без повреждений и следов износа.
  • Производитель: Отдавайте предпочтение известным производителям, специализирующимся на производстве гидравлических компонентов.

C. Где искать запчасти:

  • Оригинальные запчасти (OEM):
    • Преимущества: Гарантия совместимости и качества.
    • Недостатки: Высокая стоимость, иногда – длительное время ожидания поставки.
    • Источники: Дилеры производителей гидронасосов (Bosch Rexroth, Eaton, Parker и др.).
  • Аналоги:
    • Преимущества: Более доступная цена, широкий выбор производителей.
    • Недостатки: Различное качество материалов и точность изготовления.
    • Источники: Специализированные компании, предлагающие запчасти для гидравлики (например, “Белгидросила Групп”).
  • Онлайн-магазины и каталоги:
    • Преимущества: Удобный поиск, возможность сравнения цен.
    • Недостатки: Сложность оценки качества, риск покупки подделки.
    • Рекомендации: Выбирайте проверенные магазины с хорошей репутацией.

D. Процесс замены: важные моменты

  • Чистота: Обеспечьте чистоту при выполнении работ. Попадание грязи может повредить новые детали.
  • Разборка и сборка: Соблюдайте порядок разборки и сборки, отметьте положение деталей, чтобы не перепутать их местами.
  • Смазка: Обильно смажьте все детали перед сборкой.
  • Момент затяжки: Соблюдайте моменты затяжки крепежных элементов, указанные в технической документации.
  • Проверка: После сборки проведите тестирование гидронасоса на стенде или на месте установки. Убедитесь в отсутствии утечек и правильности работы.

IV. Преимущества качественных запчастей: долгосрочная выгода

Экономия на подшипниках и распределительных шайбах может обернуться серьезными проблемами.

A. Повышенная надежность и долговечность

Качественные подшипники и распределительные шайбы обеспечивают:

  • Увеличенный срок службы гидронасоса: Износостойкие материалы и точная геометрия снижают износ других деталей.
  • Снижение риска внезапных поломок: Предотвращение преждевременного выхода из строя.
  • Сокращение затрат на ремонт: Меньше простоев и повторных ремонтов.

B. Оптимальная производительность и эффективность

  • Сохранение давления и расхода: Правильно подобранные детали обеспечивают оптимальную работу гидронасоса.
  • Снижение энергопотребления: Меньшее трение снижает энергозатраты.
  • Плавность работы: Отсутствие вибраций и шумов.

C. Предотвращение дорогостоящих поломок

Некачественные подшипники и распределительные шайбы могут привести к:

  • Повреждению валов, поршней, блока цилиндров.
  • Полному выходу из строя гидронасоса.
  • Повреждению смежного оборудования (например, гидроцилиндров).
  • Дорогостоящему ремонту или замене агрегата.

V. “Белгидросила Групп”: ваш надежный партнер в выборе

Компания “Белгидросила Групп” специализируется на поставке запчастей для гидравлики, включая подшипники и распределительные шайбы для гидронасосов различных типов и производителей.

A. Широкий ассортимент и наличие на складе

  • Оригинальные запчасти и аналоги: Мы предлагаем широкий выбор как оригинальных, так и альтернативных запчастей.
  • Всегда в наличии: Большой запас наиболее востребованных деталей на складе.
  • Поставка под заказ: Если нужной детали нет в наличии, мы организуем ее быструю поставку.

B. Профессиональная помощь в подборе

  • Консультации экспертов: Наши опытные менеджеры помогут вам с выбором, учитывая модель гидронасоса, условия эксплуатации и ваши бюджетные пожелания.
  • Помощь в идентификации: Мы поможем вам определить тип и размеры подшипника или распределительной шайбы, используя OEM-номера, каталоги или даже образец детали.

C. Гарантия качества

  • Проверенные поставщики: Мы работаем только с надежными производителями и дистрибьюторами.
  • Гарантия: Мы предоставляем гарантию на все поставляемые запчасти.

VI. Заключение: Инвестируйте в качество – экономьте на ремонте

Подшипники и распределительные шайбы – это небольшие, но критически важные детали, которые обеспечивают долговечность и эффективность работы вашего гидронасоса. Правильный выбор и своевременная замена этих компонентов – это залог бесперебойной работы вашей техники, снижения затрат на ремонт и предотвращения дорогостоящих поломок.

Обращайтесь в “Белгидросила Групп”, и мы поможем вам подобрать нужные подшипники и распределительные шайбы, обеспечив высокое качество, надежность и долговечность вашего гидравлического оборудования!
