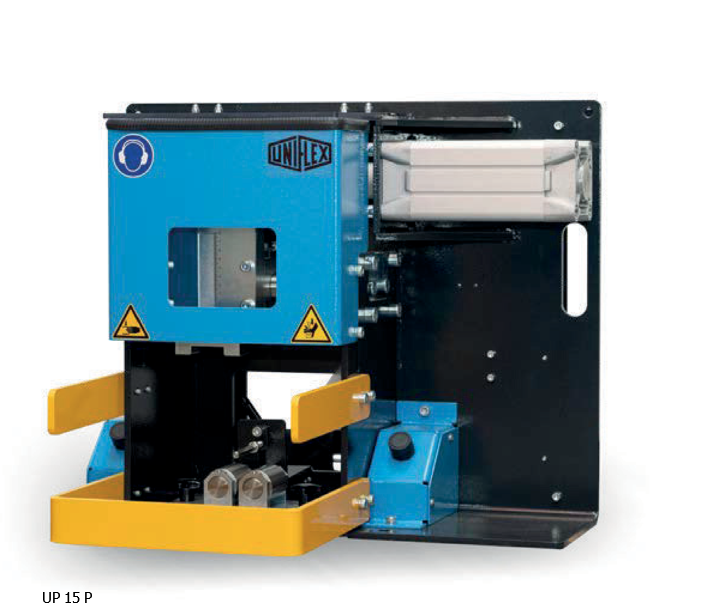

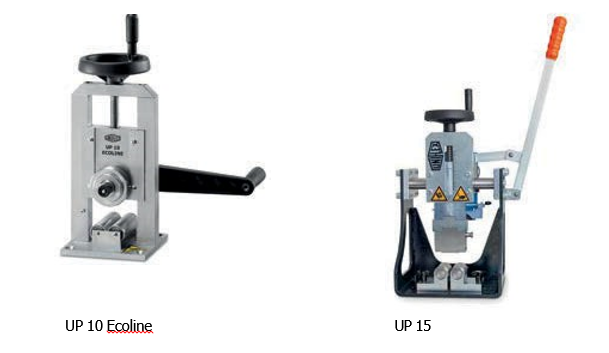

Маркировочный инструмент UNIFLEX UP 10 Ecoline / UP 15 имеет компактную конструкцию для установки на стол. Европейские нормы безопасности DIN 20066-2012-10, EN 853, 854, 856, 857 предписывают наносить на шланговые линии несмываемую маркировку с кодом производителя, датой сборки и максимальным давлением, например: XX_ГГ/ММ_330 бар. Такое маркирование также позволяет указать, кем и когда была изготовлена шланговая линия. Эта информация полезна при предъявлении гарантийных претензий. Новая компактная модель UNIFLEX UP 10 Ecoline — это точный и простой в обращении инструмент. Надёжная конструкция и низкие требования к обслуживанию делают его идеальной машиной для мобильного использования или работы в мастерских.





Технические данные

Область маркировки (мм)

Ø 12 - 80

Ø 11.5 - 90

Ø 11.5 - 90

Глубина маркировки (мм)

~ 0.5

~ 0.5

~ 0.5

Комплект стальных знаков

25 шт

26 шт*

26 шт*

Привод

Ручной

Ручной

Пневматический 7 бар

Д x Ш x В (мм)

285 x 265 x 410

272 x 200 x 750

600 x 454 x 500

Вес (кг)

10

28

80

Глубина маркировки зависит от настройки маркировочного ролика. * Зависит от типа держателя знаков.

Ремонт гидронасосов любой сложности. Обращайтесь в сервисный центр СПб.



UP 10 Комплектация:

UP 10 Ecoline + UPTS 10

UP 15 Комплектация:

UP15 mit 508.1003.3

UPTS 100

UP 15 PBHC Package: UP 15 + UPTS 100

506.050.3

506.080

UP 10 Ecoline Комплектация:

UPTS 10

Набор маркировочного шрифта

Буквы:      1 x A, B, I, N, R, S, /, по 2 шт., P, 10 шт., 4 буквы на выбор

4 мм высота/2.5 мм ширина

Цифры:  6 x 1; 5 x 2,3,4,5; 4 x 6; 3 x 7,8,9; 4 x 0

спецсимвол 1 x 504.033.4 (5-кратный) +

504.034.4 (10-кратный)

Другое:    Кисть, Пинцет, Зеркало

UP 15 Комплектация:

UPTS 100

Набор маркировочного шрифта

Буквы:      1x A, B, I, N, R, S, /, 2x P, 10 шт.,, 4буквы на выбор

3 мм высота/2 мм ширина

Цифры:  6 x 1; 5 x 2,3,4,5; 4 x 6; 3 x 7,8,9; 4 x 0

Другое:    Кисть, Пинцет, Зеркало


ОПИСАНИЕ

508.1001.3 Держатель стального шрифта, двухрядный, на 4 колёсах, для 17 стальных знаков

508.1002.3: Держатель стального шрифта, двухрядный, без колёс, для 26 стальных знаков

505.1002.3 Держатель стального шрифта, двухрядный, без колеса, для 26 стальных знаков

508.1003.3 Держатель стального шрифта, однорядный, на 4 колёсах, для 10 стальных знаков

4.003

Дополнительный держатель шрифта для UP 10 ecoline. Простая смена между разными видами маркировки. 25 знаков.

508.1001.3

Стальной держатель шрифта, двухрядный, на 4 колёсах,

для 17 стальных знаков. Модель UP 15

508.7001

Счетчик для UP 15.

508.1003.3

Однорядный стальной знакодержатель на 4 колёсиках (на 10 знаков)
