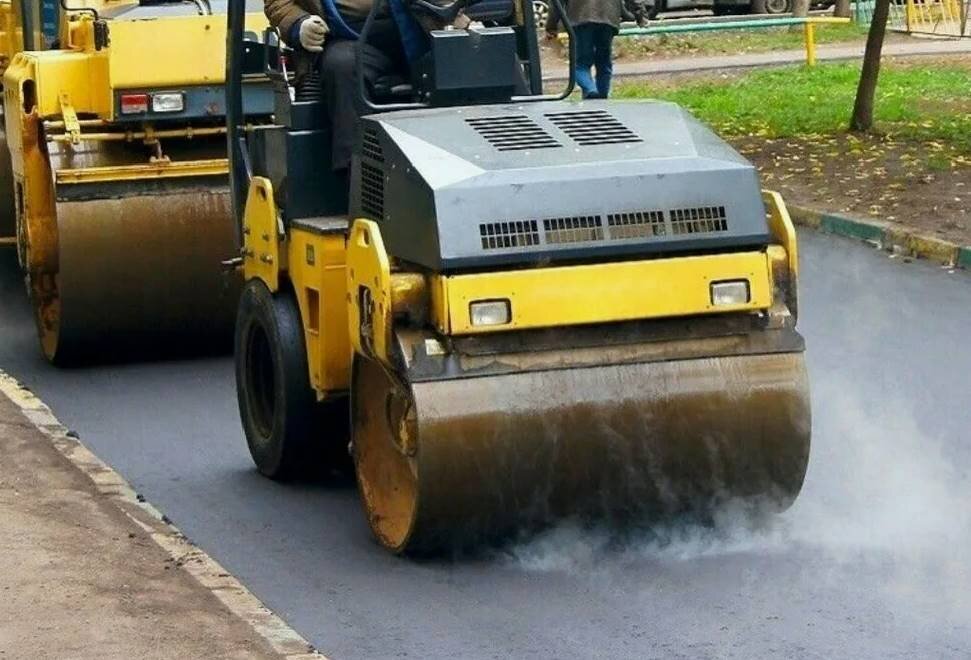

Ремонт дорожного катка

Дорожный каток – это титан, чья задача – превратить хаос строительной площадки в гладкую, ровную и долговечную дорожную поверхность. Будь то уплотнение асфальта, грунта или щебня, этот могучий агрегат играет решающую роль в создании качественной дорожной инфраструктуры. Его работа требует постоянной высокой производительности, что неизбежно приводит к износу и поломкам. Ремонт дорожного катка – это сложная, многоступенчатая операция, требующая глубоких знаний в области тяжелого машиностроения, гидравлики, двигателестроения и, конечно же, понимания специфики работы именно этой техники.

Эта статья – ваше исчерпывающее руководство по ремонту дорожных катков. Мы погрузимся в их конструктивные особенности, разберем наиболее частые и критические неисправности, освоим методики точной диагностики и, что самое важное, изучим тонкости восстановительных работ. Наша цель – дать вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы вашей техники и обеспечить высокое качество дорожного строительства.

I. Архитектура Тяжеловеса: Ключевые Системы Дорожного Катка

Современный каток – это сложное инженерное сооружение, где каждая система работает в тесной связке с другими.

1. Ходовая Часть и Рама:

• Рама: Обычно массивный стальной каркас, несущий на себе все основные узлы.
• Катки (Вальцы): Основные рабочие органы. Бывают гладкие (для асфальта), кулачковые (для уплотнения грунта), пневмоколесные. Каждый каток приводится в движение своим гидравлическим мотором.
• Ведущие оси: Часто задние, оснащены дифференциалами для лучшей маневренности.
• Шарнирное сочленение: Позволяет изменять угол между передней и задней частями катка, обеспечивая маневренность.

2. Силовая Установка (Двигатель):

• Дизельный двигатель: Обычно мощный, рассчитанный на работу под постоянной высокой нагрузкой. Обеспечивает привод гидравлических насосов и, в некоторых моделях, механический привод колес.

3. Гидравлическая Система (Кровеносная Система): Наиболее сложная и критичная часть катка.

• Главные гидравлические насосы (аксиально-поршневые): Создают рабочее давление для привода двигателей хода, вибрационного механизма и рулевого управления.
• Гидромоторы хода: Приводят в движение вальцы.
• Гидрораспределители: Управляют потоком жидкости к различным потребителям.
• Вибрационный механизм: Приводится в действие гидравлическим мотором, создает вибрацию для уплотнения.
• Рулевое управление: Обычно гидравлическое, через шарнирное сочленение.

4. Вибрационный Механизм:

• Эксцентрик: Внутри вальца установлен эксцентриковый вал, вращение которого создает вибрацию.
• Привод: Осуществляется гидравлическим мотором.

5. Кабина Оператора и Системы Управления:

• Органы управления: Рычаги, джойстики, кнопки для управления ходом, вибрацией, рулевым управлением.
• Системы контроля: Приборы, отображающие обороты двигателя, температуру, давление гидравлики, состояние вибрационного механизма.

II. Диагностика: Путь к Сердцу Проблемы

Качество диагностики – залог успешного и экономичного ремонта.

2.1. Внешние Признаки Неисправности:

• Неравномерное уплотнение: “Волны” на поверхности, пропуски, недостаточная плотность.
• Проблемы с ходом: Потеря скорости, рывки, отказ одного из вальцов, невозможность двигаться.
• Посторонние шумы: Скрежет, стук, вой (указывает на износ гидравлики, подшипников, трансмиссии).
• Утечки рабочей жидкости: Из-под гидравлических насосов, гидромоторов, распределителей, трубопроводов.
• Перегрев двигателя или гидравлики: Указывает на проблемы с системами охлаждения, недостаточную смазку или повышенное трение.
• Неисправность вибрационного механизма: Отсутствие вибрации, неравномерная вибрация, посторонние шумы.
• Проблемы с рулевым управлением: Тугое рулевое управление, люфты, самопроизвольные повороты.

2.2. Инструментальная Диагностика:

• Манометр: Измерение давления в различных контурах гидравлической системы (ход, вибрация, рулевое управление, основные насосы) – критически важно.
• Тахометр: Оценка оборотов двигателя и, косвенно, гидравлических насосов.
• Тестеры для проверки АКБ и электрических цепей: Диагностика проблем с запуском двигателя и системами управления.
• Сканеры: Для диагностики электронных блоков управления (если они есть).
• Измерительный инструмент: Штангенциркуль, микрометр – для измерения износа деталей (например, подшипников вальцев).

2.3. Анализ Рабочей Жидкости:

• Гидравлическое масло: Наличие металлической стружки, продуктов износа, воды, запах гари – индикаторы серьезных проблем (износ насосов, гидромоторов, вибрационных механизмов).
• Моторное масло: Аналогично.

III. Типичные Неисправности Дорожных Катков и Их Корни

Работа в условиях высокой вибрации, пыли и абразивных материалов приводит к характерным поломкам.

3.1. Неисправности Ходовой Части:

• Износ гидромоторов хода: Потеря производительности, снижение скорости, отказ одного из вальцов. Причины: износ внутренних деталей (плунжеров, поршней), попадание абразива.
• Проблемы с трансмиссией (если механическая): Износ шестерен, подшипников.
• Износ подшипников вальцев: Посторонние шумы, люфт, перегрев.
• Повреждение резиновых амортизаторов (для гладких катков): Вызывают вибрацию и неравномерное уплотнение.

3.2. Неисправности Гидравлической Системы:

• Износ главных гидравлических насосов: Снижение давления, потеря мощности, медленное движение вальцов и вибрационного механизма. Причины: износ внутренних деталей, загрязнение масла.
• Неисправность гидрораспределителей: Залипание золотников, утечки, приводящие к самопроизвольному движению или отказу функций.
• Повреждение трубопроводов и шлангов: Истирание, проколы, вызванные вибрацией и воздействием окружающей среды.
• Засорение фильтров: Снижение давления, перегрев масла.
• Перегрев гидравлического масла: Вызван недостаточной производительностью радиатора, низким уровнем масла, внутренними утечками.

3.3. Неисправности Вибрационного Механизма:

• Износ гидромотора вибратора: Отсутствие вибрации, низкая частота.
• Износ эксцентрика: Потеря баланса, неравномерная вибрация.
• Повреждение подшипников вальца, где установлен вибратор: Повышенный шум, нагрев.

3.4. Неисправности Двигателя:

• Проблемы с топливной системой: Засорение форсунок, фильтров, неисправность ТНВД (приводит к потере мощности).
• Проблемы с системой охлаждения: Перегрев из-за засорения радиатора, неисправности термостата или помпы.
• Проблемы с системой смазки: Низкий уровень масла, износ масляного насоса.

3.5. Неисправности Рулевого Управления:

• Неисправность насоса ГУР: Тугое рулевое управление.
• Утечки в гидроцилиндрах или распределителях рулевого управления: Самопроизвольные повороты, люфты.

IV. Ремонт: От Диагностики до Восстановления

Ремонт катка – это трудоемкий процесс, требующий доступа к узлам, часто находящимся в труднодоступных местах.

4.1. Подготовка и Безопасность:

• Обеспечение безопасности: Каток должен быть установлен на ровную поверхность, двигатель заглушен, гидравлическая система – обесточена и давление сброшено. Важно использовать подпорки для надежной фиксации.
• Очистка: Тщательная очистка рабочей зоны от грязи, пыли и остатков битума.
• Доступ: Для доступа к гидромоторам, насосам, вибрационным механизмам может потребоваться демонтаж топливных баков, радиаторов, части обшивки.

4.2. Ремонт Ходовой Части:

• Ремонт гидромоторов хода:
  1. Демонтаж гидромотора (часто требует отсоединения от вальца и трансмиссии).
  2. Разборка, оценка износа плунжеров, поршней, уплотнений.
  3. Замена изношенных деталей.
  4. Сборка и тестирование.
• Ремонт подшипников вальцев:
  1. Демонтаж вальца.
  2. Разборка, очистка подшипниковых узлов.
  3. Замена изношенных подшипников.
  4. Смазка и сборка.

4.3. Ремонт Гидравлической Системы:

• Ремонт главных гидравлических насосов:
  1. Демонтаж насоса.
  2. Разборка, оценка износа плит, поршней, уплотнений.
  3. Замена изношенных деталей или насоса в сборе.
  4. Сборка и тестирование.
• Ремонт гидрораспределителей:
  1. Демонтаж распределителя.
  2. Разборка, очистка золотников и гильз.
  3. Замена уплотнений.
  4. Проверка и регулировка.
• Замена трубопроводов и шлангов:
  1. Измерение длины и диаметра.
  2. Изготовление новых шлангов с соблюдением типа соединений.
  3. Монтаж и проверка на герметичность.

4.4. Ремонт Вибрационного Механизма:

• Ремонт гидромотора вибратора: Аналогично ремонту гидромоторов хода.
• Ремонт эксцентрика: При износе может потребоваться замена или восстановление (наплавка и шлифовка).
• Замена подшипников вальца: Аналогично ремонту подшипников вальцев ходовой части.

4.5. Ремонт Двигателя:

• Капитальный ремонт: Демонтаж, разборка, дефектовка, замена изношенных деталей (ЦПГ, вкладыши, клапаны, прокладки), шлифовка коленвала, расточка блока цилиндров.
• Ремонт топливной системы: Регулировка или замена ТНВД, форсунок.
• Ремонт системы охлаждения: Чистка радиатора, замена термостата, помпы.

4.8. Ремонт Рулевого Управления:

• Ремонт насоса ГУР: Аналогично ремонту гидравлических насосов.
• Ремонт гидроцилиндров рулевого управления: Аналогично ремонту гидравлических цилиндров.

V. Ключевые Аспекты Успешного Ремонта

• Качество Запчастей: Использование оригинальных или высококачественных аналогов – залог долговечности.
• Точность Диагностики: Прежде чем приступить к ремонту, необходимо точно определить причину неисправности.
• Специализированный Инструмент: Для работы с гидравликой, двигателями и ходовой частью катков требуется специализированный инструмент.
• Квалификация Персонала: Ремонт такой сложной техники требует опытных механиков, гидравликов и электриков.
• Соблюдение Технологий: Каждый ремонтный этап должен выполняться в соответствии с инструкциями производителя.

VI. Профилактика – Лучший Стратегический Ремонт

В условиях интенсивной эксплуатации дорожных катков, профилактика – это не просто рекомендация, а экономическая необходимость.

• Регулярная смена гидравлического масла и фильтров: Это самое важное – предотвращение абразивного износа всех гидравлических компонентов.
• Смазка: Регулярная смазка всех узлов, указанных в карте смазки (шарниры, подшипники, рычаги).
• Контроль уровня рабочих жидкостей: Проверка уровня масла в двигателе, трансмиссии, гидравлическом баке.
• Очистка: Регулярная очистка катка от грязи, пыли, остатков битума. Особое внимание – радиаторам двигателя и гидравлики.
• Проверка вибрационного механизма: Контроль частоты и амплитуды вибрации, отсутствие посторонних шумов.
• Своевременная замена изношенных деталей: Недопущение критического износа ножей, катков, подшипников.

VII. Заключение: Строим Будущее, Восстанавливая Технику

Ремонт дорожного катка – это не только восстановление работоспособности машины, но и обеспечение качества дорожного строительства. Успешный ремонт требует глубокого понимания всех его систем, от мощного дизельного двигателя до сложнейшей гидравлики и вибрационного механизма.

Качественная диагностика, использование надежных запасных частей и профессиональный подход к каждому этапу ремонта – вот что позволяет вернуть дорожному катку его прежнюю мощь и производительность. Внимательное отношение к профилактике и своевременное устранение неисправностей – это залог долгой и продуктивной службы этой незаменимой техники, которая лежит в основе создания надежных и долговечных дорог.
