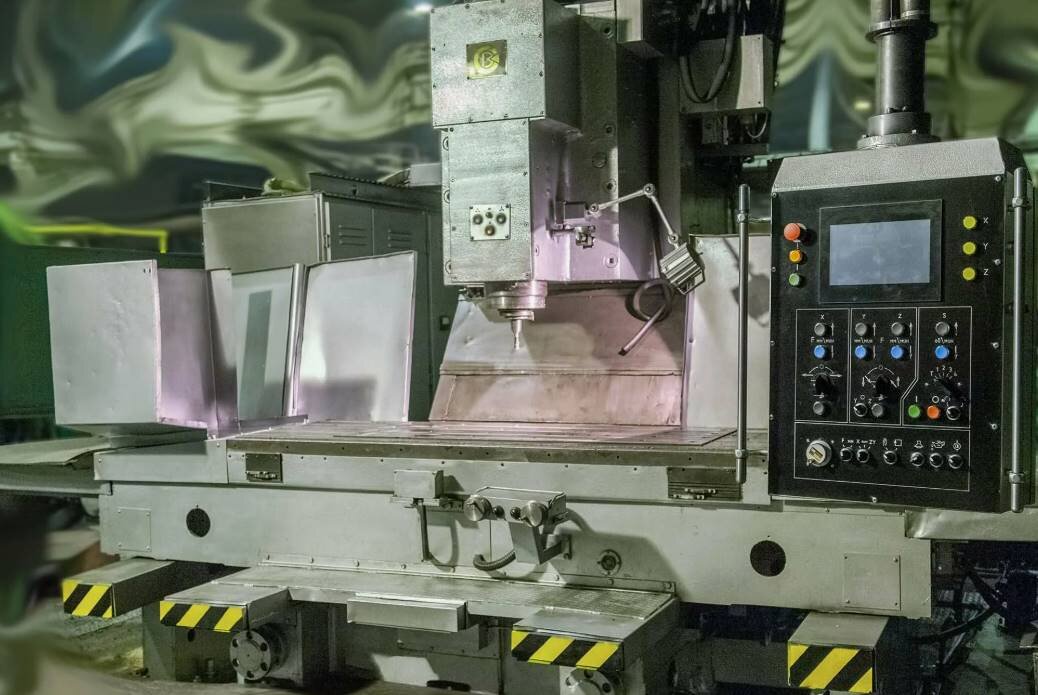

Фрезерный станок – это сердце многих производств, инструмент, способный создавать сложные формы, обрабатывать самые твердые материалы и обеспечивать высочайшую точность деталей. От универсальных станков с ручным управлением до высокотехнологичных обрабатывающих центров с ЧПУ, фрезерные станки являются основой машиностроения, аэрокосмической, автомобильной промышленности и многих других отраслей. Однако, как и любая машина, работающая под постоянными нагрузками, вибрациями, с воздействием СОЖ (смазочно-охлаждающей жидкости) и абразивной стружки, фрезерные станки подвержены износу и поломкам. Ремонт фрезерных станков – это комплексная, многогранная задача, требующая глубоких знаний механики, электроники, гидравлики, пневматики и, конечно же, понимания специфики работы каждого типа станка.

Эта статья – ваше исчерпывающее руководство по ремонту фрезерных станков. Мы подробно рассмотрим их конструктивные особенности, проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ, которые возвращают этим промышленным рабочим лошадкам их первоначальную точность, производительность и надежность. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы оборудования и обеспечить высочайшее качество выпускаемой продукции.

I. Архитектура Точности: Ключевые Системы Фрезерных Станков

Фрезерные станки, несмотря на разнообразие типов, имеют общие ключевые системы, от которых зависит качество обработки.

1. Механическая Основа:

  • Станина: Массивная, жесткая основа, обеспечивающая стабильность станка, гасящая вибрации и несущая на себе все основные узлы. Часто изготавливается из чугуна или специальных композитных материалов.
  • Консоль, стол, суппорты: Элементы, обеспечивающие перемещение детали или режущего инструмента. Наличие высокоточных направляющих (ласточкин хвост, призматические, роликовые) и систем подачи (шарико-винтовые пары, рейки) критично для точности.
  • Шпиндельный узел: Сердце фрезерного станка. Обеспечивает вращение фрезы с высокой скоростью и точностью. Включает высокоточные подшипники, систему смазки и охлаждения.

2. Привод и Система Подачи:

  • Электродвигатели: Приводят в движение шпиндель, подачу, насосы, системы охлаждения.
  • Шпиндель: Вращается с высокой скоростью, выполняя режущую операцию.
  • Подача: Осуществляется шарико-винтовыми парами (ШВП) или сервоприводами, обеспечивающими точное линейное перемещение по осям X, Y, Z.

3. Система Охлаждения и Смазки (СОЖ):

  • Насосы, фильтры, бак с СОЖ: Обеспечивают подачу смазочно-охлаждающей жидкости к зоне резания для охлаждения инструмента и детали, а также для выноса стружки.

4. Система Смазки:

  • Централизованная система смазки: Автоматически подает смазку к трущимся частям (направляющим, ШВП, подшипникам).

5. Системы Управления (ЧПУ):

  • Система Числового Программного Управления (ЧПУ): Мозг станка. Включает панель оператора, контроллеры, драйверы, сервоприводы, датчики обратной связи.

II. Диагностика: Выявление Причин Отклонений

Неисправности фрезерных станков часто приводят к ухудшению качества обработки, увеличению времени цикла или полному отказу оборудования.

2.1. Внешние Признаки Неисправности:

  • Несоответствие размеров и формы детали: Самый явный признак проблем с точностью.
  • Плохое качество поверхности: Риски, прижоги, вибрация на детали.
  • Вибрация станка: Повышенная вибрация, которая передается на деталь.
  • Посторонние шумы: Скрежет, стук, вой из шпинделя, приводов, гидравлики.
  • Утечки: Масла (из системы смазки, гидравлики), СОЖ, воздуха (из пневматики).
  • Проблемы с перемещением: Заедания, “мертвые зоны”, отсутствие движения по одной или нескольким осям.
  • Ошибки ЧПУ: Система выдает сообщение об ошибке, останавливает работу.
  • Перегрев: Двигателей, шпинделя, электрических компонентов.

2.2. Инструментальная Диагностика:

  • Измерительный Инструмент: Штангенциркуль, микрометр, индикатор часового типа, измерительные шары, калибры – для проверки размеров, биений, люфтов.
  • Измерители Вибрации: Для диагностики состояния шпинделя, подшипников, двигателей.
  • Манометры: Для проверки давления в гидравлической и пневматической системах.
  • Мультиметры, Осциллографы: Для диагностики электрических цепей, датчиков, двигателей, плат.
  • Тепловизоры: Для выявления перегретых участков.
  • Диагностические Сканеры и ПО: Для станков с ЧПУ – для считывания кодов ошибок, мониторинга параметров работы.

III. Типичные Неисправности Фрезерных Станков и Их Корни

Эксплуатация фрезерных станков часто связана с абразивным износом, вибрациями и воздействием СОЖ.

3.1. Механические Неисправности:

  • Износ Шпиндельного Узла: Чаще всего – износ подшипников. Приводит к биению шпинделя, вибрации, шуму, снижению точности. Корни: недостаточная смазка, загрязнение, превышение оборотов, ударные нагрузки.
  • Износ Ходовых Винтов и Гаек: Появление люфтов, “мертвых зон”, снижение точности позиционирования. Вызывается абразивным износом, недостатком смазки, попаданием стружки.
  • Износ Направляющих: Появление зазоров, “дребезжание”, потеря точности. Причины: абразивный износ, недостаточная смазка, ударные нагрузки.
  • Износ Зубчатых Передач и Ремней: Ускоренный износ из-за перегрузок, неправильной смазки.

3.2. Гидравлические Неисправности:

  • Износ Гидронасоса: Снижение производительности, медленная подача, утечки.
  • Утечки в Гидроцилиндрах и Распределителях: Самопроизвольное движение узлов, снижение усилия, утечки масла.
  • Загрязнение Гидравлического Масла: Абразивные частицы ускоряют износ всех компонентов.
  • Засорение Фильтров: Снижение давления, перегрев масла.

3.3. Пневматические Неисправности:

  • Утечки воздуха: Снижение усилия пневмоприводов, заедания.
  • Загрязнение фильтров осушителя воздуха: Проблемы с подачей воздуха.

3.4. Неисправности Системы СОЖ:

  • Засорение насоса или фильтра СОЖ: Отсутствие подачи жидкости, перегрев инструмента.
  • Утечки в системе подачи СОЖ.

3.5. Электрические Неисправности и Проблемы с ЧПУ:

  • Неисправность Электродвигателей: Перегрев, обрыв обмоток, выход из строя подшипников.
  • Сбой в работе Датчиков: Неверные показания, отсутствие сигналов (позиции, скорости, температуры).
  • Проблемы с Проводкой: Обрывы, короткие замыкания, окисление контактов из-за вибрации и СОЖ.
  • Сбои в работе Систем ЧПУ: Неисправность плат управления, драйверов, панелей оператора.

IV. Ремонт Фрезерных Станков: Восстановление Точности и Производительности

Ремонт фрезерных станков – это сложный процесс, требующий высокой точности, чистоты и специализированного оборудования.

4.1. Подготовка и Безопасность:

  • Отключение питания: Обязательное отключение всех источников энергии.
  • Фиксация: Надежная фиксация всех подвижных узлов (шпинделя, стола, суппортов).
  • Очистка: Тщательная очистка зоны ремонта, особенно шпиндельного узла, направляющих, электрических шкафов.

4.2. Ремонт Механической Части:

  1. Ремонт Шпиндельного Узла:
    • Демонтаж шпинделя (требует специального инструмента).
    • Дефектовка: Оценка состояния подшипников, шпинделя, посадочных мест.
    • Замена подшипников: Используются высокоточные подшипники с соблюдением предписанных зазоров и моментов затяжки.
    • Балансировка: Обязательная динамическая балансировка шпинделя после ремонта.
  2. Ремонт Ходовых Винтов и Гаек:
    • Оценка износа (люфты).
    • Замена изношенных гаек или ходовых винтов.
    • Регулировка преднатяга.
  3. Ремонт Направляющих:
    • Оценка износа.
    • При небольшом износе – регулировка прижима, смазка.
    • При значительном износе – замена, шлифовка, или восстановление (наплавка, установка антифрикционных накладок).

4.3. Ремонт Гидравлической и Пневматической Систем:

  1. Ремонт Гидронасосов, Цилиндров, Распределителей: Демонтаж, разборка, замена уплотнений, очистка.
  2. Проверка давления и регулировка.
  3. Ремонт Пневматики: Замена уплотнений, фильтров, клапанов, ремонт цилиндров.

4.4. Ремонт Систем СОЖ и Смазки:

  1. Промывка и очистка: Удаление стружки, абразива, остатков СОЖ.
  2. Ремонт/Замена насосов, фильтров, трубок.

4.5. Ремонт Электроники и ЧПУ:

  1. Диагностика: Подключение сканера, считывание кодов ошибок.
  2. Ремонт проводки: Поиск и устранение обрывов, замыканий, окисления контактов.
  3. Замена Датчиков, Концевиков, Кнопок.
  4. Ремонт/Замена Электродвигателей: Перемотка, замена подшипников.
  5. Ремонт Плат ЧПУ: Требует высокой квалификации и специализированного оборудования. Часто проще заменить неисправный модуль.
  6. Настройка и Калибровка: После ремонта – настройка систем ЧПУ, датчиков, приводов.

V. Ключевые Аспекты Успешного Ремонта

  • Чистота: Ремонт станков, особенно шпинделей и направляющих, требует идеальной чистоты.
  • Точность: Использование высокоточных измерительных инструментов.
  • Качество Запчастей: Оригинальные или высококачественные аналоговые компоненты.
  • Квалификация: Опытные механики, электрики, специалисты по ЧПУ.
  • Тестирование: Комплексное тестирование после ремонта, включая проверку точности обработки.

VI. Профилактика – Залог Бесперебойной Работы

Предотвращение поломок – ключевой фактор поддержания производительности и точности.

  • Регулярная Смазка: Обеспечение бесперебойной подачи смазки ко всем узлам.
  • Контроль СОЖ: Поддержание правильной концентрации, температуры и чистоты СОЖ.
  • Вибродиагностика: Регулярный мониторинг вибраций шпинделя и других узлов.
  • Чистота: Регулярная очистка станка от стружки, пыли и СОЖ.
  • Правильная Эксплуатация: Соблюдение режимов обработки, использование правильных фрез, своевременная замена инструмента.

VII. Заключение: Точность – Результат Заботы

Ремонт фрезерных станков – это искусство, требующее исключительной точности, глубоких знаний и внимания к каждой детали. Эти машины являются основой современного производства, и их исправность напрямую влияет на качество конечной продукции и эффективность бизнеса.

Инвестиции в качественный ремонт, профилактику и обучение персонала – это гарантия бесперебойной работы и высокой производительности вашего парка станков. Точность, которую обеспечивает исправный фрезерный станок, – это не просто технологическое требование, а залог вашего конкурентного преимущества.
