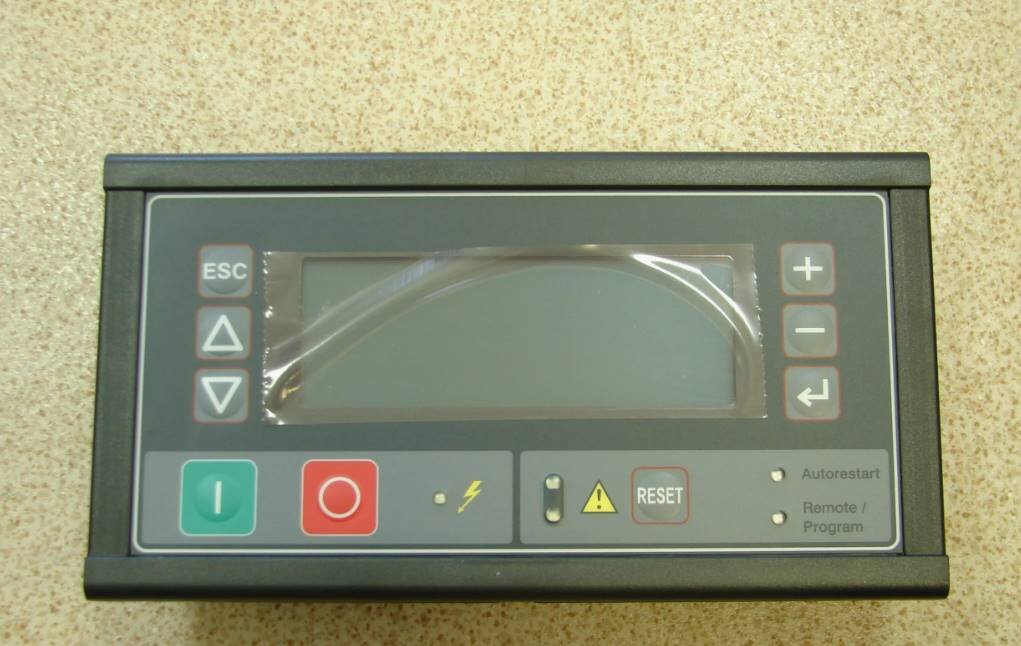

Ремонт Панелей Управления: Восстановление “Лица” и “Мозга” Сложных Систем

Панели управления – это тот интерфейс, через который человек взаимодействует с любыми сложными системами, будь то промышленное оборудование, бытовая техника, автомобили, медицинские приборы или системы “умного дома”. Они отображают информацию, принимают команды и обеспечивают обратную связь. Сенсорные экраны, кнопки, индикаторы, графические дисплеи – все это делает взаимодействие с техникой интуитивно понятным. Однако, из-за постоянного использования, воздействия внешней среды, случайных механических повреждений или внутренних электронных сбоев, панели управления могут выходить из строя. Ремонт панелей управления – это задача, требующая знаний в области электроники, оптики (для сенсорных экранов), а также понимания специфики работы той системы, частью которой является панель.

Эта статья – ваше исчерпывающее руководство по ремонту панелей управления. Мы рассмотрим их типы, конструктивные особенности, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы оборудования и обеспечить его надежную и эффективную работу.

I. Архитектура Взаимодействия: Типы и Компоненты Панелей Управления

Панели управления могут сильно различаться по своей сложности и функционалу.

1. Типы Панелей Управления:

  • Панели с Кнопочным Управлением: Самый простой тип, с физическими кнопками, каждая из которых выполняет определенную функцию.
  • Панели с Дисплеем и Кнопками: Комбинированный вариант, где дисплей отображает информацию, а кнопки выполняют команды.
  • Сенсорные Панели (Тачскрины): Экран, который одновременно является и дисплеем, и устройством ввода.
    • Резистивные: Реагируют на давление.
    • Емкостные: Реагируют на прикосновение электрически проводящих объектов (например, пальца).
  • Графические Панели Оператора (HMI – Human-Machine Interface): Специализированные панели для промышленных систем, отображающие диаграммы, графики, управляющие процессами.
  • Комбинированные Панели: С элементами автоматизации, индикаторами, переключателями.

2. Ключевые Компоненты:

  • Дисплей/Экран: Отображает информацию (LCD, LED, OLED).
  • Сенсорный Слой (для сенсорных панелей): Реагирует на прикосновение.
  • Электронная Плата Управления: Содержит микроконтроллер, память, схемы управления дисплеем и сенсором, интерфейсы.
  • Физические Кнопки/Переключатели: Для прямого ввода команд.
  • Индикаторы (LED): Отображают состояние (вкл/выкл, режим работы).
  • Корпус: Защищает внутренние компоненты.
  • Кабельные Разъемы/Интерфейсы: Для подключения к основному устройству.

II. Диагностика: Поиск Источника Проблем в Интерфейсе

Неисправность панели управления может сделать использование сложной системы невозможным.

2.1. Внешние Признаки Неисправности:

  • Не включается: Нет подсветки, нет изображения.
  • Отсутствие изображения: Экран черный, но панель может включаться.
  • Искаженное изображение: Полосы, пятна, неправильные цвета, мерцание.
  • Не реагирует на касание (для сенсорных панелей): Экран не откликается на прикосновения.
  • Некорректное срабатывание сенсора: Ложные срабатывания, “фантомные” нажатия.
  • Не работают кнопки: Физические кнопки залипают или не нажимаются.
  • Некорректное отображение информации: Неправильные значения, символы.
  • Перегрев: Панели или ее компонентов.
  • Посторонние звуки: Треск, гул.

2.2. Инструментальная Диагностика:

  • Визуальный Осмотр: Проверка на наличие механических повреждений (трещины, сколы), следов залития, коррозии, вздувшихся конденсаторов.
  • Мультиметр: Проверка напряжений питания, целостности цепей, сопротивления компонентов, проверка контактов.
  • Осциллограф: Анализ сигналов на плате управления, проверка работы интерфейсов.
  • Тестирование Сенсорного Экрана: С помощью калибровочного ПО или специальных тестов.
  • Проверка Подсветки: Оценка яркости, равномерности.
  • Диагностическое ПО (для HMI): Подключение к панели для считывания ошибок, мониторинга состояния.

III. Типичные Неисправности Панелей Управления и Их Устранение

Наиболее частые поломки связаны с экраном, сенсором, электроникой и питанием.

3.1. Проблемы с Дисплеем:

  • Нет Подсветки:
    • Причины: Выход из строя подсветки (LED/лампы), проблемы с инвертором (для LCD), сгорела схема управления подсветкой.
    • Симптомы: Экран темный, но может быть видно изображение под углом.
    • Решение: Замена подсветки, инвертора, схемы управления.
  • Искаженное Изображение/Полосы:
    • Причины: Повреждение шлейфа дисплея, проблемы с контроллером дисплея, повреждение самой матрицы.
    • Симптомы: Полосы, мерцание, неправильные цвета.
    • Решение: Проверка и ремонт шлейфовых соединений, замена шлейфа, замена дисплейного модуля.
  • Битые Пиксели:
    • Причины: Заводской дефект, механическое повреждение.
    • Симптомы: Черные или цветные точки на экране.
    • Решение: Замена дисплейного модуля.

3.2. Неисправности Сенсорного Экрана:

  • Нет Реакции на Касание:
    • Причины: Повреждение сенсорного слоя, обрыв шлейфа, выход из строя контроллера сенсора.
    • Симптомы: Экран реагирует на изображение, но не на прикосновение.
    • Решение: Проверка и ремонт шлейфа, замена сенсорного слоя, замена всей панели.
  • Ложные Срабатывания:
    • Причины: Загрязнение сенсора, механические повреждения, проблемы с калибровкой, неисправность контроллера.
    • Симптомы: Самопроизвольные “нажатия”, неправильные координаты.
    • Решение: Очистка, калибровка, ремонт/замена контроллера сенсора.

3.3. Проблемы с Платой Управления:

  • Выход из Строя Микроконтроллера/Памяти:
    • Причины: Скачки напряжения, перегрев, заводской брак.
    • Симптомы: Полный отказ, зависание, ошибки.
    • Решение: Перепрошивка (если возможно), замена микросхем (сложно), замена всей платы.
  • Неисправность Схем Питания:
    • Причины: Скачки напряжения, вздувшиеся конденсаторы.
    • Симптомы: Нет питания, нестабильная работа.
    • Решение: Замена конденсаторов, стабилизаторов.

3.4. Проблемы с Физическими Кнопками/Индикаторами:

  • Залипание/Неисправность Кнопок:
    • Причины: Загрязнение, механический износ.
    • Решение: Очистка, ремонт, замена кнопки.
  • Неисправность Индикаторов (LED):
    • Причины: Выход из строя светодиода, проблемы с питанием.
    • Решение: Замена светодиода.

3.5. Проблемы с Корпусом и Соединениями:

  • Трещины/Сколы:
    • Причины: Механические удары.
    • Решение: Ремонт корпуса, замена.
  • Проблемы с Кабельными Разъемами:
    • Причины: Окисление, механические повреждения.
    • Решение: Очистка, ремонт, замена разъема.

IV. Ремонт Панелей Управления: Требуется Аккуратность и Точность

Ремонт панелей управления – это кропотливая работа, требующая внимания к деталям.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск механических повреждений, следов залития, вздувшихся конденсаторов.
  2. Проверка Питания: Измерение напряжений на плате управления, разъемах.
  3. Проверка Шлейфовых Соединений: Осмотр, прозвонка мультиметром.
  4. Тестирование Сенсорного Экрана: Проверка отклика, калибровка.
  5. Диагностика Платы Управления: Проверка микроконтроллера, памяти, компонентов питания.

4.2. Ремонт Дисплейного Модуля:

  • Замена Шлейфа: Аккуратное подключение нового шлейфа.
  • Замена Подсветки/Инвертора.
  • Замена Дисплейного Модуля: Если повреждена сама матрица.

4.3. Ремонт Сенсорного Экрана:

  • Ремонт/Замена Сенсорного Слоя: Замена поврежденной пленки или стекла.
  • Ремонт/Замена Контроллера Сенсора.

4.4. Ремонт Платы Управления:

  • Замена Конденсаторов: Одна из самых распространенных операций.
  • Замена Микросхем: Требует навыков пайки.
  • Перепрошивка Микроконтроллера: При программных сбоях.

4.5. Ремонт Физических Кнопок:

  • Очистка Контактов: При залипании.
  • Замена Кнопок: При механическом износе.

V. Когда Стоит Ремонтировать, а Когда – Заменять?

Решение о ремонте или замене панели управления зависит от:

  • Стоимости Ремонта vs. Стоимости Новой Панели: Особенно актуально для промышленных HMI.
  • Сложности Поломки: Замена шлейфа или кнопки – простой ремонт. Замена микроконтроллера – сложный.
  • Наличия Запчастей: Доступность компонентов для ремонта.
  • Типа Панели: Сенсорные панели часто дороже и сложнее в ремонте, чем панели с кнопками.
  • Срочности: Иногда проще и быстрее заменить панель.

VI. Ключевые Аспекты Успешного Ремонта

  • Безопасность: Работа с электронными устройствами требует осторожности.
  • Точная Диагностика: Идентификация неисправного компонента.
  • Специализированный Инструмент: Паяльная станция, мультиметр, осциллограф.
  • Качество Запчастей: Использование качественных дисплеев, сенсоров, электронных компонентов.
  • Аккуратность: Работа с мелкими деталями и хрупкими компонентами.

VII. Профилактика – Лучший Способ Избежать Ремонта

Регулярный уход продлевает жизнь панели.

  • Бережное Обращение: Избегать ударов, падений, надавливаний на экран.
  • Чистота: Регулярно протирать экран и корпус мягкой, сухой тканью.
  • Защита от Жидкостей: Избегать попадания воды, напитков, бытовой химии.
  • Защита от Экстремальных Температур: Не допускать перегрева или замерзания.
  • Плавное Подключение Питания: Использование стабилизаторов.

VIII. Заключение: Интерфейс – Восстановлен

Ремонт панелей управления – это восстановление ключевого звена взаимодействия человека и техники. Понимание их конструкции, причин неисправностей и грамотное проведение восстановительных работ позволяют вернуть панели функциональность, точность и внешний вид.

Инвестиции в качественный ремонт, бережное отношение и, при необходимости, своевременную замену – это гарантия надежной работы любой системы, оснащенной панелью управления. Панель – это “лицо” и “мозг” сложной техники, и ее исправность – залог удобства и эффективности ее использования.
