Штабелер – это больше, чем просто машина; это стратегический инструмент в современном складском хозяйстве. Он является “невидимым героем”, который бесшумно и эффективно перемещает, поднимает и штабелирует грузы на стеллажи, оптимизируя использование пространства и обеспечивая бесперебойную работу логистических цепочек. От ручных гидравлических до высокотехнологичных самоходных моделей с электроприводом, штабелеры являются краеугольным камнем эффективности склада. Однако интенсивная эксплуатация, постоянные нагрузки, работа в условиях пыли и перепадов температур неизбежно приводят к износу и поломкам. Именно тогда на сцену выходит ремонт – процесс, требующий специфических знаний, внимания к деталям и понимания как механики, так и электроники этих машин.

Эта статья – ваш исчерпывающий гид по ремонту штабелеров всех типов. Мы погрузимся в их конструктивные особенности, подробно разберем наиболее частые неисправности, освоим методики диагностики и, главное, изучим тонкости восстановительных работ, которые возвращают этим “невидимым героям” их полную работоспособность. Наша цель – предоставить вам всестороннее понимание, которое поможет минимизировать простои, продлить срок службы вашей техники и повысить общую производительность склада.

I. Архитектура Эффективности: Типы и Ключевые Системы Штабелеров

Штабелеры представлены в широком диапазоне, и их ремонт сильно зависит от типа.

1. Классификация Штабелеров:

  • Ручные гидравлические штабелеры: Самые простые. Подъем вил осуществляется за счет мускульной силы оператора, которая приводит в действие гидравлический насос. Перемещение – вручную.
  • Электрические штабелеры (с электроподъемом): Подъем вил осуществляется электродвигателем, а перемещение – вручную.
  • Самоходные электрические штабелеры: Перемещение и подъем вил осуществляются электродвигателями. Делятся на:
    • Сопровождаемые: Оператор идет рядом с машиной.
    • С платформой для оператора: Оператор стоит на платформе.
    • С кабиной: Оператор находится внутри кабины (часто у высотных моделей).

2. Ключевые Системы:

  • Ходовая часть: Колеса (ведущие, опорные), ролики, рулевой механизм.
  • Силовая установка (для электрических): Аккумуляторная батарея (АКБ), электродвигатель привода колес, электродвигатель гидронасоса.
  • Гидравлическая система: Гидронасос, гидрораспределитель, гидроцилиндр подъема, гидробак, шланги, фильтры.
  • Подъемный механизм (Мачта и Каретка): Аналогично вилочным погрузчикам, но с более компактной конструкцией. Цепи подъема, ролики, вилы.
  • Электрическая система (для электрических): АКБ, зарядное устройство, контроллеры (управления приводом и подъемом), проводка, датчики, кнопки управления.
  • Механизмы безопасности: Кнопка аварийной остановки, система защиты ног оператора.

II. Диагностика: Выявляем Скрытые Проблемы

Точная диагностика – это половина успеха в ремонте. Симптомы могут быть общими, но причины – специфичными для каждого типа штабелера.

2.1. Внешние Признаки Неисправности:

  • Не поднимаются или не опускаются вилы: Полный отказ гидравлики, механические препятствия, проблемы с электроприводом.
  • Медленный подъем/опускание вил: Снижение производительности гидравлического насоса, утечки, проблемы с АКБ.
  • Самопроизвольное опускание вил: Внутренние утечки в гидроцилиндре или распределителе.
  • Штабелер не едет или едет медленно: Проблемы с двигателем хода, АКБ, контроллером.
  • Посторонние шумы: Скрежет, стук, гул из гидравлической системы или ходовой части.
  • Утечки рабочей жидкости: Масло из-под гидроцилиндров, насосов.
  • Не работает зарядное устройство или быстро разряжается АКБ: Проблемы с электропитанием.
  • Не работают кнопки/рычаги управления: Проблемы с электрикой или механикой.

2.2. Инструментальная Диагностика:

  • Манометр: Измерение давления в гидравлической системе – главный индикатор состояния гидронасоса и распределителя.
  • Мультиметр: Проверка АКБ (напряжение, заряд), электродвигателей (сопротивление обмоток, прозвонка), проводки, датчиков, кнопок.
  • Сканер (для современных самоходных): Считывание кодов ошибок с контроллеров.
  • Тестер АКБ: Проверка емкости и состояния аккумуляторных батарей.

III. Типичные Неисправности Штабелеров и Их Корни

Износ и поломки штабелеров часто обусловлены их интенсивной, цикличной работой.

3.1. Гидравлическая Система (Ручные и Электрические):

  • Износ уплотнений гидроцилиндра: Приводит к самопроизвольному опусканию вил или внешним утечкам.
  • Износ или загрязнение клапанов гидрораспределителя: “Залипание” клапанов, утечки, медленная работа.
  • Износ гидронасоса (для электрических): Снижение производительности, шум.
  • Низкий уровень или загрязнение гидравлического масла: Снижает эффективность и ускоряет износ.

3.2. Электрическая Система (Для электрических штабелеров):

  • Износ АКБ: Потеря емкости, невозможность держать заряд, “сульфатация”.
  • Неисправность зарядного устройства: Не заряжает или перезаряжает АКБ.
  • Неисправность электродвигателей (хода или подъема): Износ щеток (потеря мощности, искрение), повреждение обмоток.
  • Выход из строя контроллера: Сбои в управлении, полное отключение.
  • Повреждение проводки: Обрывы, короткие замыкания, окисление контактов.
  • Неисправность кнопок управления/датчиков: Износ контактов, механические повреждения.

3.3. Механическая Часть (Общие для всех):

  • Износ роликов и колес: Разрушение подшипников, деформация обода, износ полиуретанового покрытия.
  • Износ цепей подъема: Растяжение, обрыв, коррозия.
  • Износ подшипников и направляющих мачты: Люфты, заедания, перекосы.
  • Деформация вил: Следствие перегрузок или неправильной эксплуатации.

3.4. Проблемы с Тормозной Системой:

  • Износ тормозных колодок: Актуально для самоходных штабелеров.

IV. Ремонт Штабелеров: От Простого к Сложному

Ремонт штабелера может варьироваться от простой замены колеса до сложного ремонта контроллера.

4.1. Подготовка и Безопасность:

  • Фиксация: Штабелер должен быть установлен на ровной поверхности, вилы опущены или надежно зафиксированы.
  • Отключение АКБ: Обязательно для электрических штабелеров перед началом любых работ с электрикой.
  • Сброс давления: При работе с гидравликой сбросить давление в системе.
  • Очистка: Тщательная очистка зоны ремонта.

4.2. Ремонт Гидравлической Системы:

  1. Устранение утечек:
    • Замена уплотнений гидроцилиндра: Разборка цилиндра, замена всех резиновых манжет и колец.
    • Ремонт или замена гидрораспределителя: Разборка, очистка золотников, замена уплотнений.
    • Замена шлангов: Использование новых шлангов с правильным типом соединений.
  2. Ремонт гидронасоса (для электрических):
    • Демонтаж, разборка, оценка износа шестерен, клапанов.
    • Замена изношенных деталей или насоса в сборе.
  3. Замена гидравлического масла и фильтров: Важно использовать масло, рекомендованное производителем.

4.3. Ремонт Электрической Системы:

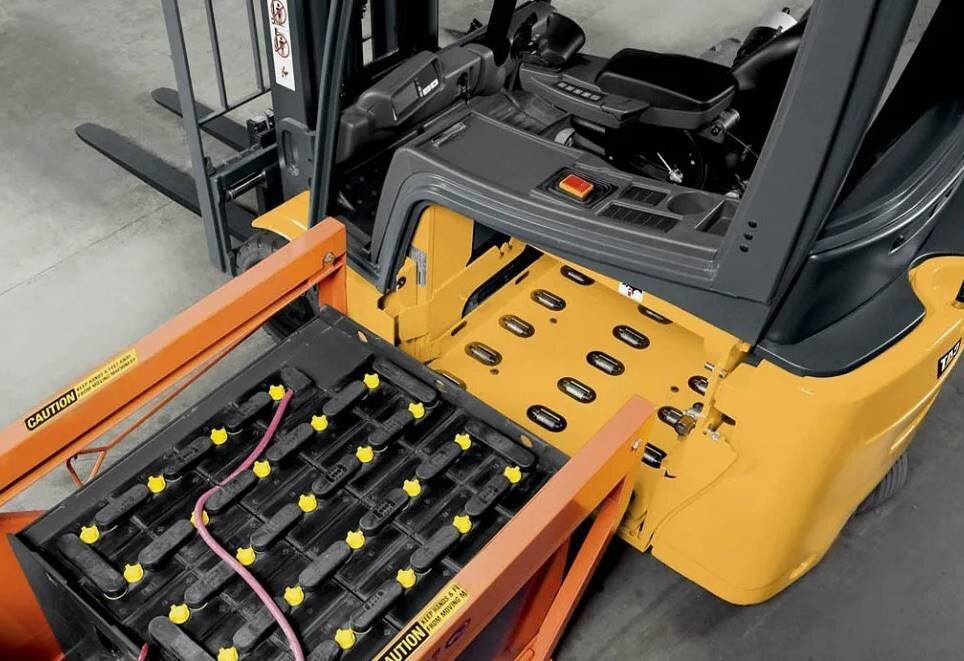

  1. Обслуживание/Замена АКБ:
    • Для обслуживаемых АКБ – контроль уровня электролита, долив дистиллированной воды.
    • Для всех типов – очистка клемм, проверка состояния корпуса.
    • При потере емкости – замена АКБ.
  2. Ремонт электродвигателей:
    • Замена щеток и чистка коллектора: При износе или искрении.
    • Замена подшипников.
    • Ремонт обмоток: В специализированных мастерских.
  3. Ремонт контроллера: Требует высококвалифицированных специалистов и специализированного оборудования (прошивка, замена электронных компонентов). Часто выгоднее замена.
  4. Ремонт проводки: Поиск обрывов, коротких замыканий, восстановление изоляции, замена поврежденных участков.
  5. Ремонт кнопок/датчиков: Замена изношенных элементов, проверка контактов.

4.4. Ремонт Механической Части:

  1. Замена колес и роликов: При износе полиуретанового покрытия или разрушении подшипников. Важно использовать качественные ролики, так как они испытывают высокие нагрузки.
  2. Ремонт мачты:
    • Замена цепей подъема: При растяжении (оценивается по длине звена) или обрыве.
    • Замена роликов и подшипников мачты: При появлении люфтов или заеданий.
    • Ремонт направляющих: Устранение деформаций.
  3. Ремонт вил: При деформации – правка или замена.

4.5. Ремонт Рулевого Управления и Тормозной Системы (для самоходных):

  • Рулевое управление: Замена изношенных подшипников, шарниров.
  • Тормозная система: Замена колодок, проверка механизма.

V. Ключевые Аспекты Успешного Ремонта

  • Чистота: При работе с гидравликой и электрикой чистота – залог долговечности.
  • Качество Запчастей: Использование оригинальных или высококачественных аналогов. Дешевые китайские запчасти могут привести к быстрому повторному выходу из строя.
  • Соблюдение Технологий: Строгое следование инструкциям производителя по сборке и настройке.
  • Квалификация Персонала: Особенно для диагностики и ремонта электроники.
  • Тестирование: Полный цикл тестирования после ремонта, включая проверку грузоподъемности и хода.

VI. Профилактика – Стратегия Долговечности

Регулярное техническое обслуживание – единственный способ минимизировать затраты на ремонт и продлить срок службы штабелера.

  • Ежедневный осмотр: Проверка работоспособности всех функций, отсутствие утечек, состояние колес, цепей.
  • Контроль АКБ: Для электрических – регулярная проверка уровня электролита (для обслуживаемых), чистоты клемм, своевременная зарядка (не допускать глубокого разряда).
  • Проверка гидравлики: Контроль уровня и состояния масла, отсутствие утечек.
  • Смазка: Регулярная смазка всех точек согласно карте смазки (цепи, подшипники, направляющие).
  • Контроль цепей: Проверка натяжения и износа цепей подъема.
  • Чистка: Регулярная очистка штабелера от пыли и грязи.

VII. Заключение: Инвестиция в Бесперебойность

Ремонт штабелера – это не просто техническая операция, а стратегическая инвестиция в бесперебойную работу склада. Понимание его устройства, выявление причин неисправностей и профессиональный подход к ремонту позволяют не только вернуть машину в строй, но и значительно продлить ее ресурс.

В условиях, где каждая минута простоя обходится дорого, своевременное техническое обслуживание и качественный ремонт становятся ключевыми факторами успеха. Забота о вашем штабелере – это забота об эффективности всего логистического процесса, о безопасности персонала и, в конечном итоге, о процветании вашего бизнеса.
