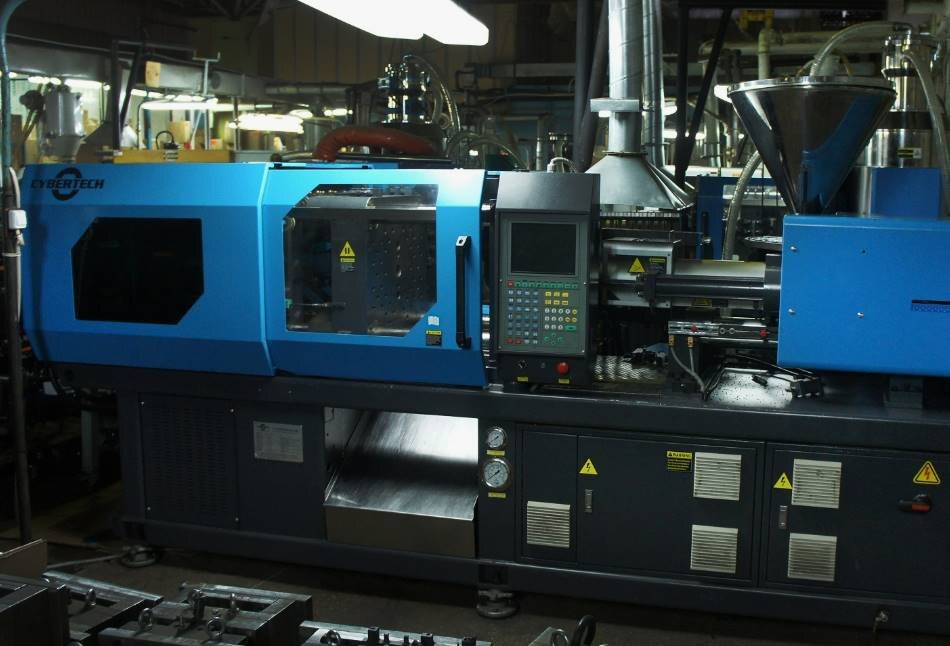

В современном мире пластик повсюду. От упаковки до автомобильных деталей, от медицинских инструментов до бытовой техники – везде присутствует продукция, созданная с помощью термопластавтоматов (ТПА). Эти высокопроизводительные машины, способные впрыскивать расплавленный пластик под огромным давлением в пресс-формы, являются движущей силой производства пластиковых изделий. Однако, работая в режиме высоких температур, давлений и циклической нагрузки, ТПА неизбежно сталкиваются с износом и поломками. Ремонт ТПА – это сложный, многогранный процесс, требующий глубоких знаний механики, гидравлики, электроники, программирования и понимания процессов переработки полимеров.

Эта статья – ваше исчерпывающее руководство по ремонту термопластавтоматов. Мы погрузимся в их архитектуру, разберем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, детально изучим восстановительные работы, которые возвращают этим “пластиковым кузнецам” их первоначальную производительность, точность и надежность. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы оборудования и обеспечить высочайшее качество выпускаемых изделий.

I. Архитектура Пластификации: Ключевые Системы ТПА

ТПА – это сложный комплекс, где каждый узел играет свою роль в создании пластикового изделия.

1. Узел Впрыска:

  • Шнек и цилиндр (горячая часть): Где пластик плавится, гомогенизируется и подается к соплу.
  • Заливочный зонд (сопло): Через него расплавленный пластик поступает в пресс-форму.
  • Механизм подъема шнека: Обеспечивает перемещение шнека вперед-назад.
  • Нагревательные элементы и термопары: Обеспечивают точный контроль температуры.

2. Узел Замыкания Пресс-формы:

  • Колонны и направляющие: Обеспечивают соосность и плавность движения подвижной плиты.
  • Подвижная и неподвижная плиты: Основа для крепления полуформ пресс-формы.
  • Механизм замыкания: Чаще всего коленно-рычажный или гидравлический, обеспечивающий высокое усилие смыкания.

3. Гидравлическая Система:

  • Гидравлический насос: Создает рабочее давление.
  • Гидрораспределители, клапаны: Управляют потоком жидкости для перемещения ползуна, шнека, замыкания формы.
  • Гидроаккумуляторы: Накапливают энергию для быстрых впрысков.
  • Гидробак, фильтры, охладитель: Обеспечивают работу и поддержание качества рабочей жидкости.

4. Электрическая Система и ЧПУ:

  • Система ЧПУ (Контроллер): “Мозг” ТПА. Управляет всеми циклами: дозированием, впрыском, выдержкой под давлением, охлаждением, смыканием/размыканием.
  • Датчики: Положения, давления, температуры, скорости.
  • Электродвигатели: Приводят в действие насосы, шнек, открывающие/закрывающие механизмы.
  • Электрошкафы: Содержат силовые компоненты, контроллеры, платы.

5. Система Охлаждения:

  • Циркуляция охлаждающей жидкости: Для охлаждения гидромасла, пресс-форм.

II. Диагностика: Выявление Проблем в Процессе Пластификации

Неисправности ТПА могут привести к браку продукции, остановке производства или даже аварии.

2.1. Внешние Признаки Неисправности:

  • Дефекты изделий: Облои, недолив, утяжины, коробление, изменение цвета, включения.
  • Нестабильность процесса: Колебания температуры, давления впрыска, времени охлаждения.
  • Задержки в цикле: Увеличение времени цикла, незавершение операций.
  • Посторонние шумы: Скрежет, стук, гул из гидравлики, двигателей, механических узлов.
  • Утечки: Масла, СОЖ, воздуха.
  • Проблемы с управлением: Ошибки ЧПУ, отказ кнопок/рычагов, неправильная работа нагревательных зон.
  • Перегрев: Двигателя, насоса, гидравлической жидкости, нагревательных элементов.

2.2. Инструментальная Диагностика:

  • Манометры: Измерение давления в гидравлической системе (впрыск, замыкание, впрыск – все имеют свои контуры).
  • Термометры/Тепловизоры: Контроль температуры нагревателей, расплава, гидромасла.
  • Мультиметры, Осциллографы: Диагностика электрических цепей, датчиков, двигателей, плат управления.
  • Диагностические Сканеры и ПО: Подключение к системе ЧПУ для чтения кодов ошибок, мониторинга параметров, диагностики приводов.
  • Измерительный Инструмент: Для проверки размеров деталей, геометрии пресс-формы.

III. Типичные Неисправности ТПА и Их Корни

Эксплуатация ТПА сопряжена с высокими температурами и давлениями, что вызывает специфические проблемы.

3.1. Узел Впрыска:

  • Износ Шнека и Цилиндра: Потеря герметичности, снижение качества смешивания и пластификации, неравномерный нагрев. Корни: абразивный износ от наполнителей в полимерах, перегрев, недостаточная смазка.
  • Неисправность Заливочного Зонда (Сопла): Засорение, износ уплотнений, утечки.
  • Проблемы с Механизмом Подъема Шнека: Износ подшипников, штока.

3.2. Гидравлическая Система:

  • Износ Гидронасоса: Снижение производительности, медленный впрыск/замыкание, шум.
  • Утечки в Гидроцилиндрах и Распределителях: Самопроизвольное перемещение узлов, снижение давления.
  • Загрязнение Гидравлического Масла: Абразивный износ всех компонентов.
  • Проблемы с Охладителем Гидромасла: Перегрев масла, снижение эффективности.

3.3. Электрическая Система и ЧПУ:

  • Неисправность Нагревательных Элементов: Отказ нагрева одной или нескольких зон.
  • Выход из строя Термопар: Неверные показания температуры.
  • Сбой в Работе Контроллера ЧПУ: Ошибки, зависания, некорректное выполнение программы.
  • Повреждение Электродвигателей (насоса, шнека): Перегрев, обрыв обмоток.
  • Проблемы с Проводкой и Разъемами: Обрывы, короткие замыкания, окисление, особенно в зонах нагрева.

3.4. Механическая Часть:

  • Износ Направляющих и Колонн: Появление люфтов, перекосов, облоев.
  • Износ Механизма Замыкания: Проблемы с рычагами, шарнирами, приводящие к неравномерному усилию смыкания.
  • Проблемы с Системой Смены Пресс-форм: Отказ зажимных устройств.

V. Ремонт ТПА: Возвращение к Пластификации

Ремонт ТПА – это комплексная задача, часто требующая высококвалифицированных специалистов.

4.1. Подготовка и Безопасность:

  • Полное Отключение Питания: Электричество, гидравлика, пневматика.
  • Охлаждение: Дожидаемся остывания нагревательных зон.
  • Фиксация: Надежная фиксация подвижных узлов.
  • Очистка: Тщательная очистка всех узлов.

4.2. Ремонт Узла Впрыска:

  1. Демонтаж узла впрыска: Снятие цилиндра, шнека, сопла.
  2. Ремонт Шнека и Цилиндра:
    • Дефектовка: Измерение зазоров между шнеком и цилиндром.
    • При износе: Замена шнека и/или гильзы цилиндра. Возможна наплавка и шлифовка изношенных поверхностей.
  3. Ремонт/Замена Сопла: Очистка, замена уплотнений, ремонт нагревательного элемента.
  4. Ремонт Механизма Подъема Шнека: Замена подшипников, штока.

4.3. Ремонт Гидравлической Системы:

  1. Ремонт Гидронасоса: Демонтаж, разборка, замена уплотнений, изношенных деталей.
  2. Ремонт Гидроцилиндров и Распределителей: Замена уплотнений, чистка.
  3. Ремонт/Замена Охладителя Гидромасла.
  4. Промывка Системы: Удаление загрязнений.

4.4. Ремонт Электрической Системы и ЧПУ:

  1. Диагностика ЧПУ: Считывание ошибок, проверка плат, датчиков.
  2. Ремонт/Замена Нагревательных Элементов и Термопар: Проверка сопротивления, замена вышедших из строя.
  3. Ремонт Проводки: Поиск обрывов, замыканий, окисления.
  4. Ремонт/Замена Двигателей, Приводов, Контроллеров: Требует высокой квалификации.

4.5. Ремонт Механической Части:

  1. Ремонт Направляющих и Колонн: Регулировка, замена изношенных деталей.
  2. Ремонт Механизма Замыкания: Замена изношенных рычагов, подшипников.

VI. Ключевые Аспекты Успешного Ремонта

  • Чистота: Для ТПА это критически важно. Любое загрязнение может попасть в гидравлику, нагревательные зоны или пресс-форму, вызывая дефекты.
  • Точность: Восстановление геометрии узлов, правильная установка подшипников, регулировка зазоров.
  • Качество Запчастей: Использование специализированных ремкомплектов для гидравлики, нагревательных элементов, шнеков.
  • Квалификация: Специалисты должны обладать знаниями в механике, гидравлике, электронике и основах переработки полимеров.
  • Тестирование: Тщательная проверка всех параметров после ремонта – температуры, давления, времени цикла, качества изделий.

VII. Профилактика – Залог Бесперебойной Работы

Предотвращение поломок – это лучший способ избежать дорогостоящих простоев.

  • Регулярное ТО: Своевременная замена гидравлического масла и фильтров, чистка бака.
  • Контроль Температур: Поддержание оптимального температурного режима в нагревательных зонах и гидросистеме.
  • Чистота: Регулярная очистка ТПА от пыли, стружки, остатков пластика.
  • Правильная Эксплуатация: Соблюдение режимов переработки, рекомендованных для конкретного полимера.
  • Проверка Пресс-форм: Обеспечение их чистоты и исправности.

VIII. Заключение: Пластик в Надежных Руках

Ремонт термопластавтоматов – это сложная, но жизненно важная задача для любого производства, использующего пластиковые изделия. Понимание их многокомпонентной структуры, точная диагностика и мастерское выполнение восстановительных работ позволяют вернуть машине работоспособность, сохранить качество продукции и оптимизировать производственные затраты.

Инвестиции в квалифицированный ремонт, качественные запчасти и регулярную профилактику – это гарантия того, что ваши термопластавтоматы будут работать эффективно, точно и надежно, обеспечивая бесперебойное производство и конкурентоспособность вашей продукции. ТПА – это машина, требующая глубокого уважения к ее сложной природе.
