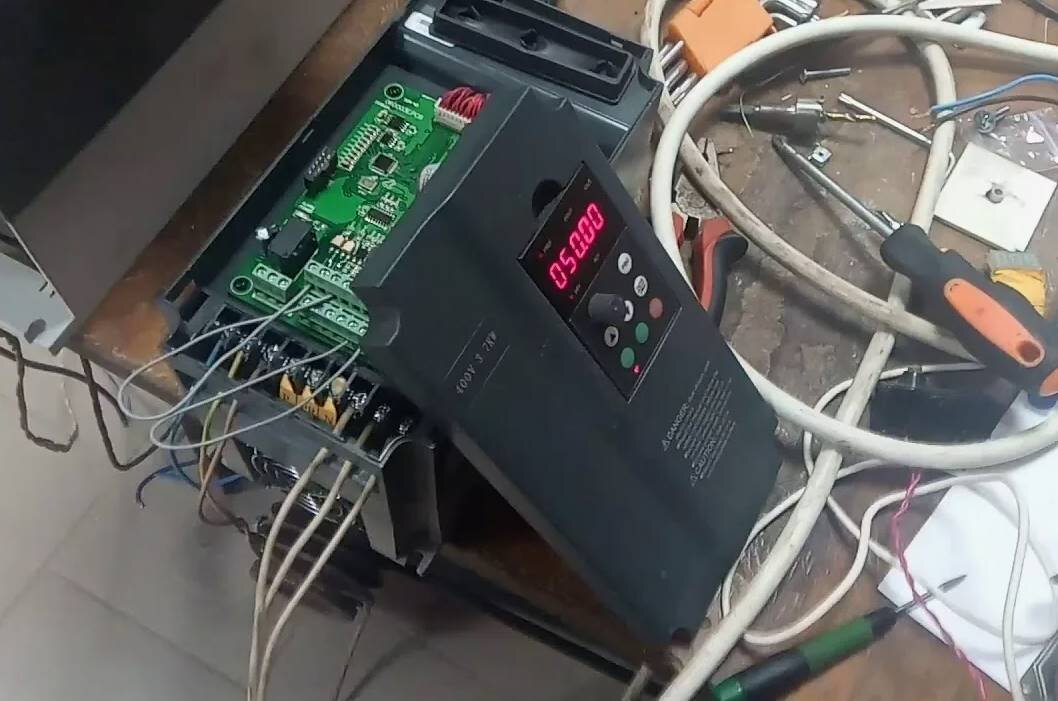

Ремонт Устройств Плавного Пуска: Восстановление Эффективности и Долговечности Электродвигателей

В современном мире, где электроприводы играют ключевую роль в большинстве производственных и технологических процессов, вопросы управления их работой становятся все более актуальными. Особое место занимают устройства плавного пуска (УПП), предназначенные для снижения пусковых токов, уменьшения механических нагрузок на оборудование и плавного запуска электродвигателей. Они активно применяются в насосных станциях, вентиляционных системах, конвейерах, компрессорах и многих других установках. Однако, как и любая сложная электронная система, УПП подвержены износу и поломкам. Ремонт устройств плавного пуска – это задача, требующая глубоких знаний в области силовой электроники, микропроцессорной техники и понимания принципов работы электродвигателей.

Эта статья – ваше исчерпывающее руководство по ремонту устройств плавного пуска. Мы подробно рассмотрим их конструкцию, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы оборудования и обеспечить его надежную и эффективную работу.

I. Архитектура Плавного Запуска: Структура Устройства Плавного Пуска

УПП – это электронное устройство, основная задача которого – управление процессом запуска электродвигателя путем постепенного повышения напряжения или изменения частоты (в случае совмещения с преобразователем частоты).

1. Основные Типы УПП:

  • Электромеханические (Реостатные): Используют балластные резисторы, включаемые последовательно с двигателем, для постепенного увеличения напряжения. Сейчас встречаются редко.
  • Полупроводниковые (Тиристорные/Симисторные): Наиболее распространенный тип. Используют силовые полупроводниковые ключи (тиристоры, симисторы, IGBT-транзисторы) для регулировки напряжения.
  • Электронные (с применением микроконтроллеров): Современные УПП, оснащенные микропроцессорами, что позволяет реализовать более сложные алгоритмы управления, защиты и коммуникационные возможности.

2. Ключевые Компоненты Полупроводниковых УПП:

  • Силовая часть:
    • Тиристоры/Симисторы (SCR/TRIAC): Основные элементы, коммутирующие ток.
    • IGBT/MOSFET транзисторы: Используются в более мощных и современных устройствах.
    • Радиаторы: Для отвода тепла от силовых компонентов.
  • Блок Управления:
    • Микроконтроллер/Микропроцессор: Управляет работой силовых ключей, обрабатывает сигналы с датчиков.
    • Драйверы силовых ключей: Формируют управляющие импульсы для тиристоров/транзисторов.
    • Схемы управления: Преобразователи, стабилизаторы питания для блока управления.
  • Схемы Обратной Связи и Защиты:
    • Датчики тока: Контролируют ток двигателя.
    • Датчики температуры: Контролируют температуру радиаторов.
    • Схемы защиты: От перегрузки, короткого замыкания, перегрева, пониженного/повышенного напряжения.
  • Интерфейсы: Кнопки управления, дисплей (для настройки и индикации), клеммные колодки для подключения к сети и двигателю, коммуникационные порты (RS-485, Ethernet – для более продвинутых моделей).

II. Диагностика: Поиск Причины Сбоя в “Мягком Старте”

Диагностика УПП требует понимания как силовой электроники, так и логики управления.

2.1. Внешние Признаки Неисправности:

  • Не включается: Нет индикации, полное отсутствие реакции.
  • Выдает ошибку: На дисплее отображается код ошибки.
  • Не запускает двигатель: Двигатель остается неподвижным, либо запускается сразу на полную мощность.
  • Перегревается: Радиатор силовых компонентов, корпус.
  • Срабатывает защита: Отключение по перегрузке, короткому замыканию, перегреву, низкому/высокому напряжению.
  • Некорректное управление: Двигатель запускается слишком быстро или слишком медленно, не работает торможение.
  • Посторонние звуки: Треск, гул из силовых компонентов.
  • Видимые повреждения: Следы прогара на плате, вздувшиеся конденсаторы.

2.2. Инструментальная Диагностика:

  • Мультиметр: Проверка напряжений питания (входного, выходного, вторичных цепей), проверка целостности предохранителей, силовых ключей (в режиме прозвонки), сопротивления обмоток двигателя.
  • Осциллограф: Анализ управляющих импульсов на силовых ключах, проверка сигналов от датчиков, анализ выходного напряжения.
  • Токовые Клещи: Измерение входного и выходного тока, проверка токов при запуске и работе.
  • Тепловизор: Выявление перегретых компонентов (силовые ключи, радиаторы, трансформаторы).
  • Диагностические Сканеры/ПО: Подключение к УПП для считывания кодов ошибок, мониторинга параметров (напряжение, ток, температура, состояние силовых ключей).

III. Типичные Неисправности Устройств Плавного Пуска и Их Устранение

Наиболее частые поломки связаны с силовыми компонентами и блоками управления.

3.1. Неисправности Силовой Части:

  • Пробой Силовых Ключей (Тиристоров, Симисторов, IGBT/MOSFET):
    • Причины: Скачки напряжения в сети, перегрузка двигателя, короткое замыкание в обмотках двигателя, перегрев, заводской брак.
    • Симптомы: Ошибка по короткому замыканию, отсутствие выходного напряжения, прогар на плате.
    • Решение: Замена пробитых ключей (требует навыков пайки и работы с высоковольтными компонентами), проверка состояния радиаторов.
  • Выход из Строя Драйверов Силовых Ключей:
    • Причины: Проблемы с питанием, перегрузка, выход из строя самих ключей.
    • Симптомы: Силовые ключи не управляются, ошибки по управлению.
    • Решение: Замена драйверов.

3.2. Неисправности Блока Управления:

  • Выход из Строя Микроконтроллера/Процессора:
    • Причины: Перегрев, скачки напряжения, заводской брак.
    • Симптомы: Полный отказ, зависание, ошибки в работе.
    • Решение: Перепрошивка (если возможно), замена процессора (редко), замена всей платы управления.
  • Сбой Памяти (ПЗУ/ОЗУ):
    • Причины: Перегрев, скачки напряжения.
    • Симптомы: Ошибки программы, некорректные настройки.
    • Решение: Перепрошивка, замена микросхемы памяти.
  • Неисправность Компонентов Питания Блока Управления:
    • Причины: Естественный износ конденсаторов, выход из строя стабилизаторов.
    • Симптомы: Нет индикации, нестабильная работа.
    • Решение: Замена конденсаторов, стабилизаторов.

3.3. Проблемы с Системой Обратной Связи и Защиты:

  • Неисправность Датчиков Тока:
    • Причины: Перегрузка, выход из строя.
    • Симптомы: Ложные срабатывания защиты по току, ошибки.
    • Решение: Замена датчиков.
  • Неисправность Датчиков Температуры:
    • Причины: Перегрев, обрыв.
    • Симптомы: Ошибки по перегреву, преждевременное отключение.
    • Решение: Замена датчиков.

3.4. Проблемы с Системой Охлаждения:

  • Выход из Строя Вентилятора:
    • Причины: Износ подшипников, загрязнение.
    • Симптомы: Перегрев силовых компонентов, срабатывание защиты по температуре.
    • Решение: Замена вентилятора.
  • Засорение Радиатора:
    • Причины: Скопление пыли, грязи.
    • Симптомы: Снижение эффективности охлаждения, перегрев.
    • Решение: Очистка радиатора.

3.5. Проблемы с Коммуникационными Интерфейсами:

  • Неисправность Портов Связи:
    • Причины: Механические повреждения, выход из строя микросхемы.
    • Симптомы: Отсутствие связи с системой управления.
    • Решение: Ремонт или замена платы с интерфейсом.

IV. Ремонт Устройств Плавного Пуска: От Диагностики к Восстановлению

Ремонт УПП – это работа для квалифицированных специалистов по силовой электронике.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск подгоревших компонентов, вздувшихся конденсаторов, повреждений платы.
  2. Проверка Питания: Измерение входного, выходного напряжения, напряжения на шине DC, питающих напряжений для блока управления.
  3. Тестирование Силовых Ключей: С помощью мультиметра (режим прозвонки) или специального тестера.
  4. Проверка Конденсаторов: Измерение емкости, ESR.
  5. Анализ Управляющих Сигналов: Осциллографом на выводах силовых ключей и датчиков.
  6. Чтение Кодов Ошибок: С помощью панели оператора или диагностического ПО.

4.2. Ремонт Силовой Части:

  • Замена Силовых Ключей (IGBT/MOSFET, Тиристоров): Требует навыков пайки, работы с высоковольтными компонентами. Важно использовать ключи с аналогичными или лучшими характеристиками.
  • Замена Драйверов Силовых Ключей.
  • Замена Конденсаторов: В шине DC и на плате управления.

4.3. Ремонт Блока Управления:

  • Замена Микроконтроллера/Микропроцессора: Часто требует перепрошивки.
  • Ремонт/Замена Компонентов Интерфейсов.

4.4. Ремонт Системы Охлаждения:

  • Замена Вентилятора.
  • Очистка Радиатора.

4.5. Перепрошивка:

  • Загрузка Заводской Прошивки: Восстановление работоспособности при программных сбоях.

V. Когда Целесообразен Ремонт, а Когда – Замена?

Ремонт УПП целесообразен, если:

  • Стоимость Ремонта Значительно Ниже Стоимости Нового УПП: Особенно для промышленных моделей.
  • Доступны Запчасти: Есть возможность найти нужные компоненты.
  • Повреждения Не Критические: Отсутствие сильных прогаров на плате, возможность замены ключевых компонентов.
  • Повреждена Незначительная Часть Устройства: Например, только силовые ключи или вентилятор.

Замена чаще всего оправдана, если:

  • Повреждены Основные Блоки Управления (CPU, Память).
  • Сильные Повреждения Платы (Прогар, Сколы).
  • Стоимость Ремонта Приближается к Стоимости Нового УПП.
  • Устаревшая Модель, Труднодоступны Запчасти.

VI. Ключевые Аспекты Успешного Ремонта

  • Безопасность: Работа с высоким напряжением требует строжайшего соблюдения правил электробезопасности.
  • Точность Диагностики: Правильное определение неисправного компонента – ключ к успешному ремонту.
  • Качество Запчастей: Использование компонентов, соответствующих спецификациям производителя.
  • Навыки Пайки: Необходимы для замены SMD-компонентов.
  • Понимание Электрических Схем: Умение читать принципиальные схемы.

VII. Профилактика – Лучший Способ Избежать Ремонта

Предотвращение поломок – самый эффективный путь к надежности.

  • Стабилизация Питания: Использование стабилизаторов напряжения, ИБП для защиты от скачков и провалов.
  • Защита от Перегрева: Обеспечение хорошей вентиляции, своевременная очистка радиаторов, проверка работоспособности вентиляторов.
  • Защита от Пыли и Влаги: Установка УПП в чистых, сухих помещениях.
  • Правильный Выбор Мощности: Недопустимо использовать УПП с недостаточной мощностью для данного двигателя.
  • Регулярный Осмотр: Периодическая проверка на предмет загрязнений, перегретых участков, состояния вентиляторов.

VIII. Заключение: Управление Скоростью и Энергией – Под Контролем

Ремонт устройств плавного пуска – это сложный, но важный процесс, позволяющий восстановить контроль над работой электродвигателей, снизить потребление энергии и продлить срок службы оборудования. Понимание их конструкции, причин неисправностей и грамотное проведение восстановительных работ – залог бесперебойной работы систем автоматизации.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия надежной и эффективной работы вашего оборудования. УПП – это инструмент, который позволяет оптимизировать производственные процессы, и их исправность – залог вашего успеха.
