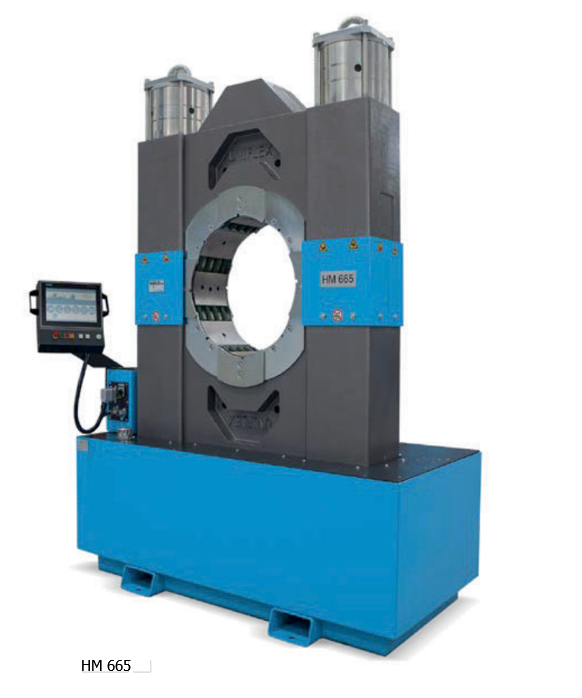

Благодаря своей уникальной конструкции и высокой силе обжима до 12000 кН, модели HM 660 i, HM 665 и HM 1200 являются одними из лучших в линейке UNIFLEX. Они устанавливают стандарты качества и экономичности. Используя одну из этих моделей, вы можете легко обжимать промышленные шланги диаметром до 12 дюймов (в зависимости от фитинга).
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Технические данные |
HM 660 i |
HM 665 |
HM 1200 |
|
Сила обжима (кН/Тонн) |
8,000/800 |
6,000/600 |
12,000/1,200 |
|
Без смазки: на 20% меньше трения |
✓ |
✓ |
✓ |
|
Управление |
Управление IPC |
Управление IPC |
Управление IPC |
|
4/6-спиральные + 1-2 фиттинга* |
3" |
3" |
3" |
|
4/6-спиральные + блокировка* |
3" |
3" |
3" |
|
Промышленный шланг |
10" |
12"/16"* |
10" |
|
90° Колено |
3" |
3" |
3" |
|
Макс. Диапазон обжима (мм/дюйм) |
325 / 12.80 |
450 / 17.72 |
325 / 12.80 |
|
Открытие (мм/дюйм) |
+120 / +4.72 |
+180 / +7.09 |
+120 / +4.72 |
|
Открытие без ступеней (мм/дюйм) |
395 / 15.55 |
580 / 22.83 |
395 / 15.55 |
|
Длина мастер-матрицы (мм/дюйм) |
200 / 7.88 |
250 / 9.84 |
200 / 7.88 |
|

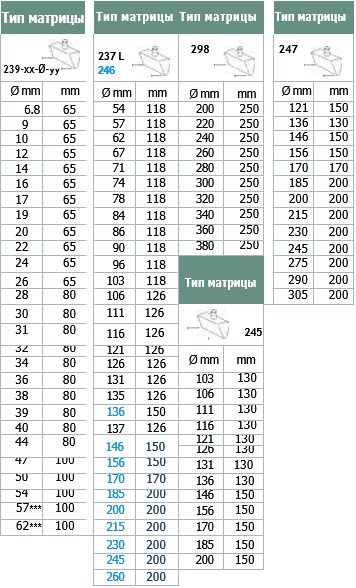

Тип матрицы |
246/237L/239-xx-Ø-yy |
298/247/245/ 237L/239-xx-Ø-yy |
246/237L/239-xx-Ø-yy |
|
Ход пресса (мм) |
50 |
100 |
50 |
|
Скорость (мм/с) |
|
|
|
|
Закр |
15 |
17 |
11 |
|
Обжим |
2 |
0.9 |
1.5 |
|
Откр |
15 |
25 |
11 |
|
Уровень шума |
69 дБ |
69 дБ |
69 дБ |
|
Привод |
18.5 кВт 3~VAC |
5.5 кВт 3~VAC |
18.5 кВт 3~VAC |
|
Масло |
300 л |
400 л |
300 л |
|
Д x Ш x В (мм) | Станок |
1,400 x 1,050 x 2,470 |
1,800 x 970 x 2,400 |
1,400 x 1,130 x 2,660 |
|
Д x Ш x В (мм) | Блок питания |
700 x 1,160 x 1,360 |
интегрированный |
1,100 x 1,300 x 1,500 |
|
Вес (кг) |
4,200 + 450 |
5,200 |
4,480 + 450 |
|
HiDS (Динамическое всасывание насоса высокого давления) |
✓ |
✓ |
✓ |
* Плоские шланги со специальными матрицами. ** В соответствии с установкой. *** Не подходит для QDC 239.5.
 |
 |
 |
 |
|
Благодаря длинным основным матрицам, можно обжимать практически все типы фитингов. |
Фиксированная матрица, расположенная в положении «6 часов», обеспечивает безопасное и щадящее позиционирование заготовки. |
Эти станки очень компактны и узки, что обеспечивает более комфортные условия работы. |
C – Калькулятор обжима промышленных шлангов (с контроллерами C.2 и IPC) Автоматически рассчитывает диаметр обжима непосредственно по размерам шланга и фитинга на основе степени сжатия. Включает в себя официально согласованный, протестированный и одобренный калькулятор/интерфейс для обжима промышленных шлангов с данными о фитингах и обжимных муфтах от Mario, PT, Campbell и Dixon. |
