ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Технические данные |

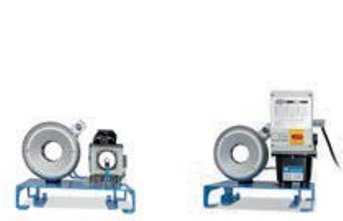

SH 2 M Ecoline |
SH 2 M H2 |
SH 2 P |
SH 2 A |
SH 2 LA |
SH 2 XL |
|
Сила обжима (кН/Тонн) |
900/90 |
900/90 |
900/90 |
900/90 |
450/45 |
900/90 |
|
Без смазки: на 20% меньше трения |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
4-спиральные + 1шт. фиттинги* |
1¼" |
1¼" |
1¼" |
1¼" |
¾" |
1¼“ |
|
4-спиральные + 2 шт. фиттинги* |
1" |
1" |
1" |
1" |
5⁄8" |
1“ |
|
Промышленный шланг |
1¼" |
1¼" |
1¼" |
1¼" |
1¼" |
1¼" |
|
90° Колено |
1" |
1" |
1" |
1" |
1" |
1" |
|
Макс. диапазон обжима**(мм/дюйм) |
63 / 2.48 |
63 / 2.48 |
63 / 2.48 |
63 / 2.48 |
63 / 2.48 |
63 / 2.48 |
|
Открытие (мм/дюйм) |
+22 / +0.87 |
+22 / +0.87 |
+22 / +0.87 |
+22 / +0.87 |
+22 / +0.87 |
+27 / +1.06 |
|
Открытие без ступеней (мм/дюйм) |
77 / 3.03 |
77 / 3.03 |
77 / 3.03 |
77 / 3.03 |
77 / 3.03 |
82 / 3.22 |
|
Длина мастер-матрицы (мм/дюйм) |
75 / 2.95 |
75 / 2.95 |
75 / 2.95 |
75 / 2.95 |
75 / 2.95 |
75 / 2.95 |
|
Тип матрицы |
263.2 |
263.2 |
263.2 |
263.2 |
263.2 |
263.2 |
|
Ход пресса (мм) |
8 |
8 |
8 |
8 |
8 |
12 |
|
Скорость (мм/с) Закр Обжим |
- - |
- - |
0.9 0.9 |
5.8 0.6 |
2.4 0.2 |
2.7 2.7 |
|
Привод |
Ручной |
Ручной |
Пневматический *** |
1~VAC |
1~VAC |
12 или 24 В постоянного тока или 1 фаза 110/220 В, 50/60 Гц постоянного тока или 1 фаза 110/220 В, 50/60 Гц. |
|
Масло |
0.75 l |
0.75 l |
2 l |
1.5 l |
1.5 l |
1.5 l |
|
Д x Ш x В (мм) |
216 x 165 x 348 |
500 x 420 x 440 |
380 x 400 x 310 |
450 x 450 x 350 |
450 x 450 x 450 |
540 x 716 x 562 Без блока питания |
|
Вес (кг) |
29 |
32 |
33 |
41 |
56 |
80 |
* Соответственно установке. ** С мастер-матрицей. *** 7 bar/98 psi. **** Не подходит для QDC 263.3.
Экономьте на покупке нового оборудования! Восстановим старый гидронасос в Питере с гарантией.
ОПИСАНИЕ
 |
 |
 |
 |
 |
 |
| В моделях SH 2 при достижении заданного размера обжима подается оптический сигнал. Электрические и пневматические варианты имеют функцию автоматической остановки. | Доступен телескопический ручной рычаг. Входит в комплектацию машин SH 2 M. |
Новый стандарт SH 2 MH и SH 2 M Ecoline со специальным насосом. Объем подачи при низком давлении примерно в три раза выше, чем у стандарта: 32/3 см³ вместо 11/3 см³. |
PUM 0,8/3,2-700 бар. Мобильный блок высокого давления обеспечивает давление 700 бар: настоящая волшебная коробка! Не подходит для SH 2 LA и SH 2 XL. |
QDC 263.3 |
SH = Инструмент для прессования полых поршней |
