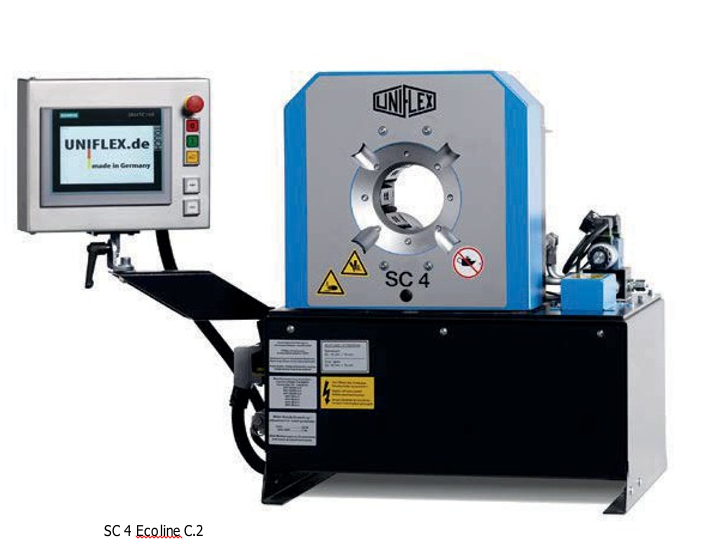

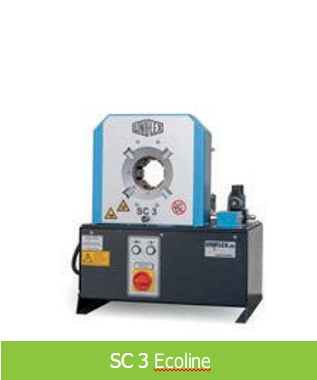

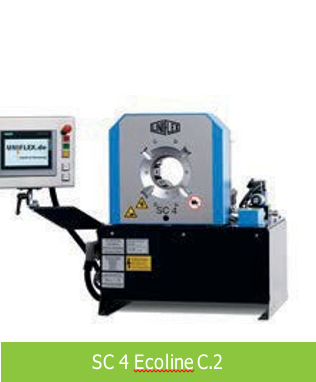

Благодаря своей узкой и инновационной конструкции, высокому уровню удобства использования и длительному сроку службы, SC 3 и SC 4 устанавливают новые стандарты качества и экономичности. Компактная конструкция обеспечивает эргономичную работу. Использование длинных мастер-матриц позволяет обжимать угловые фитинги 90° диаметром до 1 ¼” для SC 3 и 1 ½” для SC 4, с помощью проверенной технологии подшипников скольжения без смазки, что снижает затраты на техническое обслуживание и повышает качество продукции.
Поскольку 4-цилиндровая технология особенно устойчива к загрязнению прессовой пылью, UNIFLEX предоставляет 3-летнюю гарантию на серии SC 3 и SC 4.
|
Технические данные |
|
|
|
|
Сила обжима (кН/Тонн) |
1,200/120 |
1,800/180 |
1,800/180 |
|
Без смазки: на 20% меньше трения |
✓ |
✓ |
✓ |
|
Управление |
Управление A |
Управление A |
Управление C.2 |
|
4-спиральные + 1шт. фиттинги* |
1½" |
2" |
2" |
|
4-спиральные + 2 шт. фиттинги* |
1¼" |
2" |
2" |
|
4/6-спиральные + 2 шт. фиттинги* |
1" |
1½" |
1½" |
|
Промышленный шланг |
2" |
2" |
2" |
|
90° Колено |
1½" |
1½" |
1½" |
|
Макс. диапазон обжима**(мм/дюйм) |
70 / 2.76 |
70 / 2.76 |
70 / 2.76 |
|
Открытие (мм/дюйм) |
+35 / +1.38 |
+35 / +1.38 |
+35 / +1.38 |
|
Открытие без ступеней (мм/дюйм) |
105 / 4.13 |
105 / 4.13 |
105 / 4.13 |
|
Длина мастер-матрицы (мм/дюйм) |
100 / 3.94 |
100 / 3.94 |
100 / 3.94 |
|

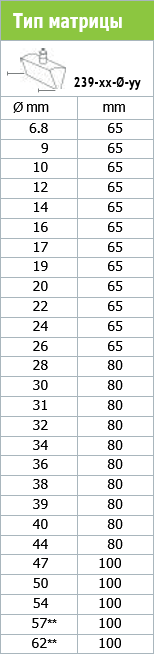

Тип матрицы |
239-xx-Ø |
239 - xx |
239 - xx |
|
Ход пресса (мм) |
12 |
12 |
12 |
|
Скорость (мм/с) |
|
|
|
|
Закр |
4.0 |
2.7 |
2.7 |
|
Обжим |
4.0 |
2.7 |
2.7 |
|
Откр |
6.5 |
4.7 |
4.7 |
|
Уровень шума |
69 дБ |
69 дБ |
69 дБ |
|
Привод |
3 кВт 3~VAC |
3 кВт 3~VAC |
3 кВт 3~VAC |
|
Масло |
35 л |
35 л |
35 л |
|
Д x Ш x В (мм) |
592 x 545 x 672 |
592 x 545 x 672 |
720 x 600 x 672 |
|
Вес (кг) |
150 |
160 |
203 |
|
Опции |
|
|
|
|
12 VDC/24 VDC |
✓ |
✓ |
– |
|
1~VAC |
✓ |
✓ |
✓ |
|
Управление C.2/IPC |
✓ |
– |
✓ |
* В соответствии с установкой. ** Не подходит для QDC 239.5.
Ремонт гидроаппаратуры в Санкт-Петербурге: быстро, качественно, недорого.
ОПИСАНИЕ
 |
 |
 |
 |
 |
| В сериях SC 3 и SC 4 используется технология подшипников скольжения с чистым ходом. | Станки серий SC 3 и SC 4 позволяют обжимать короткие угловые фитинги на 90° с большим вылетом фитинга. Это невозможно для других обычных сервисных станков. | При использовании двухконтактного соединения возможна обжимка как с передней, так и с тыльной стороны. |
Устройства, работающие от 12 В /24 В постоянного тока, предлагают компактные и легкие варианты применения, например, для установки на служебные автомобили. Д x Ш x В (мм): 441 x 291 x 296; 21 кг |
SC = Прессовый инструмент с цилиндром
|
