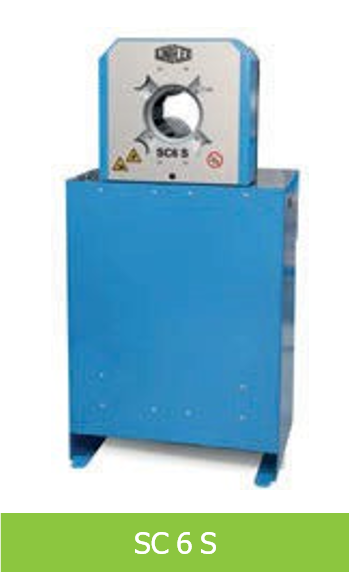

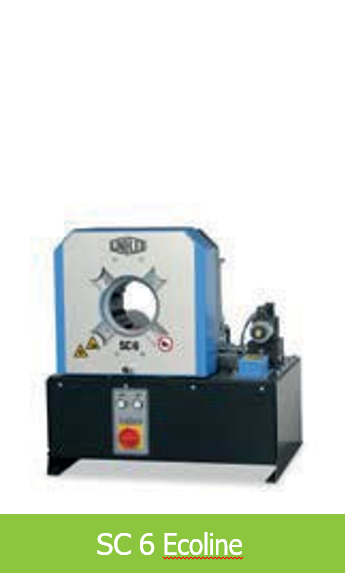

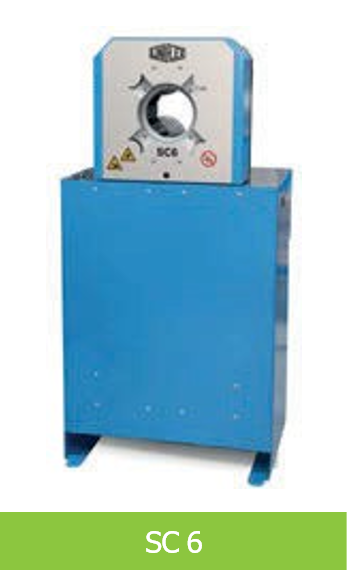

Благодаря своей тонкой, инновационной конструкции, высокому удобству в использовании, универсальности и длительному сроку службы, серия SC 6 с 4-цилиндровой технологией устанавливает стандарты качества и экономичности. Ее очень компактная конструкция, несмотря на большой ход раскрытия, обеспечивает эргономичную работу. Длинные базовые губки позволяют SC 6 обжимать короткие фитинги под углом 90° до 2" 4 SP, а SC 6 S — до 2" R 15. Проверенная технология подшипников скольжения без смазки снижает затраты на техническое обслуживание, продлевает срок службы и повышает точность. Поскольку 4-цилиндровая технология особенно устойчива к загрязнению окалиной, UNIFLEX предоставляет 3-летнюю гарантию на серии SC 6 и SC 6 S.
|
Технические данные |
|
|
|
|
|
Сила обжима (кН/Тонн) |
2,000/200 |
2,000/200 |
2,800/280 |
2,800/280 |
|
Без смазки: на 20% меньше трения |
✓ |
✓ |
✓ |
✓ |
|
Управление |
Control A |
Control C.2 |
Control A |
Control C.2 |
|
4/6-спиральные + 1 шт. фиттинги* |
2" |
2" |
2" |
2" |
|
4-спиральные + 2 шт. фиттинги* |
2" |
2" |
2" |
2" |
|
4/6-спиральные + блокировка* |
1½" |
1½" |
2" |
2" |
|
Промышленный шланг |
3" |
3" |
3" |
3" |
|
90° Колено |
2" |
2" |
2" |
2" |
|
Диапазон обжима (мм/дюйм) |
102 / 4.02 |
102 / 4.02 |
102 / 4.02 |
102 / 4.02 |
|
Открытие (мм/дюйм) |
+45 / +1.77 |
+45 / +1.77 |
+45 / +1.77 |
+45 / +1.77 |
|
Открытие без ступеней (мм/дюйм) |
147 / 5.78 |
147 / 5.78 |
147 / 5.78 |
147 / 5.78 |
|
Длина мастер-матрицы (мм/дюйм) |
110 / 4.33 |
110 / 4.33 |
110 / 4.33 |
110 / 4.33 |
|

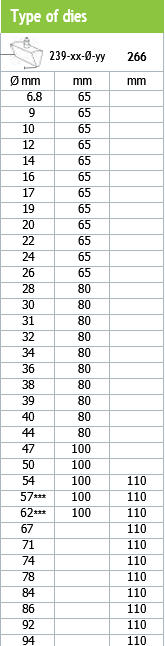

Тип матрицы |
239 - xx/266 ** |
239 - xx/266 ** |
239 - xx/266 ** |
239 - xx/266 ** |
|
Ход пресса (мм) |
17 |
17 |
17 |
17 |
|
Скорость (мм/с) |
|
|
|
|
|
Закр |
4.9 |
9.7 |
3.0 |
6 |
|
Обжим |
2.3 |
2.2 |
1.4 |
1.4 |
|
Откр |
8.2 |
16 |
5.3 |
13.3 |
|
Уровень шума |
69 дБ |
67 дБ |
69 дБ |
67 дБ |
|
Привод |
4 кВт 3~VAC |
4 кВт 3~VAC |
4 кВт 3~VAC |
4 кВт 3~VAC |
|
Масло |
50 л |
70 л |
50 л |
70 л |
|
Д x Ш x В (мм) |
700 x 600 x 735 |
745 x 600 x 1360 |
700 x 600 x 735 |
745 x 600 x 1,360 |
|
Вес (кг) |
275 |
375 |
315 |
415 |
|
Опции |
|
|
|
|
|
12 VDC/24 VDC |
✓ |
– |
✓ |
– |
|
1 Фаза |
✓ |
✓ |
✓ |
✓ |
|
Управление C.2/IPC |
✓ |
✓ |
✓ |
✓ |
* В соответствии с установкой. ** Без промежуточных штампов. *** Не подходит для QDC 239.5.
Вышел из строя гидромотор? Выполним профессиональный ремонт в Санкт-Петербурге!
ОПИСАНИЕ
 |
 |
| Серия S 6 позволяет обжимать короткие угловые фитинги на 90° с большим вылетом фитинга. Это невозможно для других обычных станков. | SC = Прессовый инструмент с цилиндром |
