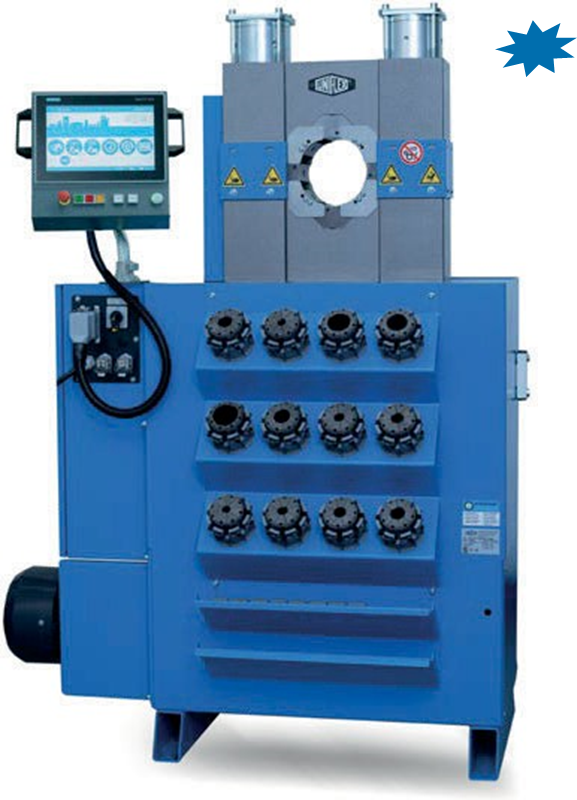

Благодаря своей узкой, инновационной конструкции, высокому уровню удобства использования и длительному сроку службы, модели HM 222, HM 225 и HM 230 устанавливают стандарты качества и экономической эффективности. Их непревзойденная доступность обеспечивает эргономичную работу на производстве и в серийном выпуске продукции. Проверенная технология подшипников скольжения без смазки снижает затраты на техническое обслуживание, а высокая сила обжима достигает 1350/1600/1800 кН.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Технические данные |
HM 222
|
HM 225
|
HM 230
|
|
Сила обжима (кН/Тонн) |
1,350/135 |
1,600/160 |
1,800/180 |
|
Без смазки: на 20% меньше трения |
✓ |
✓ |
✓ |
|
Управление |
Управление IPC |
Управление IPC |
Управление IPC |
|
4/6-спиральные + 1 шт. фиттинги* |
1¼" |
1¼" |
2" |
|
4-спиральныеl + 2 шт. фиттинги* |
1" |
1¼" |
2" |
|
4-спиральные + блокировка* |
¾" |
1" |
1¼" |
|
Промышленный шланг* |
2" |
2" |
3" |
|
90° Колено* |
1½" |
1½" |
2" |
|
Макс. Диапазон обжима |
70 мм / 2.75" |
70 мм / 2.75" |
102 мм / 4" |
|
Открытие |
+35 мм / +1.38" |
+40 мм / +1.57" |
+40 мм / +1.57" |
|
Открытие без ступеней |
105 мм / 4.13" |
110 мм / 4.33" |
142 мм / 5.56" |
|
Длина мастер-матрицы |
75 мм / 2.95" |
90 мм / 3.54" |
110 мм / 4.33" |
|
Тип матрицы |
239 |
239 -xx-ø-yy |
239 -xx/266 |
|
Ход пресса (мм) |
12 |
8 |
17 |
|
Скорость (мм/с) ** Закр ОбжиОткр |
10 5/10 10 |
19 1.5/3 19 |
27 3 40 |
|
Уровень шума |
53 дБ |
53 дБ |
63 дБ |
|
Привод |
5.5 кВт 3~VAC |
4 кВт 3~VAC |
5.5 кВт 3~VAC |
|
Масло |
80 л |
80 л |
100 л |
|
Д x Ш x В (мм) |
645 x 560 x 1,450 |
645 x 560 x 1,470 |
470 x 1,130 x 1,580 |
|
Вес (кг) |
310 |
470 |
550 |
|
Опции |
|
|
|
|
Управление C.2 |
✓ |
✓ |
✓ |
* Соответственно установке. ** Стандартная комплектация: половина мощности и вдвое более высокая скорость. *** Внешняя длина матрицы, проконсультируйтесь с UNIFLEX. **** Не подходит для QDC 239.5.
Отремонтировать ваш гидронасос, если он поломался, можно в Санкт-Петербурге!
ОПИСАНИЕ
| IPC – Интеллектуальное управлене прессом |

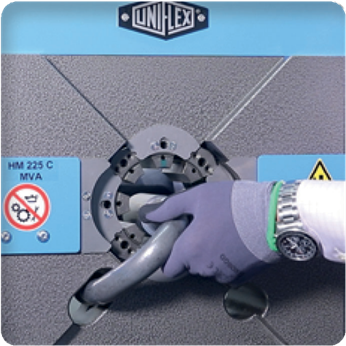

Компактная, узкая и эргономичная конструкция делает возможной работу с обеих сторон |

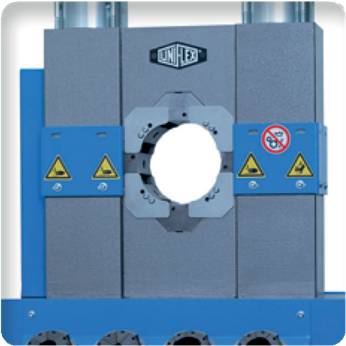

Фиксированная матрица в положении «6 часов» обеспечивает безопасное и щадящее позиционирование заготовки. |
|
Пакет HM 222: Станок + PB Ø 17, 20, 24, 28, 32, 40, 44, 50 + QDS 239 B + QDC 239.5 + Управление IPC |
Пакет HM 225: Станок + PB Ø 17, 20, 24, 28, 32, 40, 47, 54, 62 + QDS 239 B + QDC 239.5 + Управление IPC |
Пакет HM 230: Станок + PB 239 Ø 17, 20, 24, 28, 32, 40, 44, 50 PB 266 Ø 57, 71 + Адаптерные матрицы 266.239L + QDS 239 B + QDC 239.5 + Управлениеl IPC |
