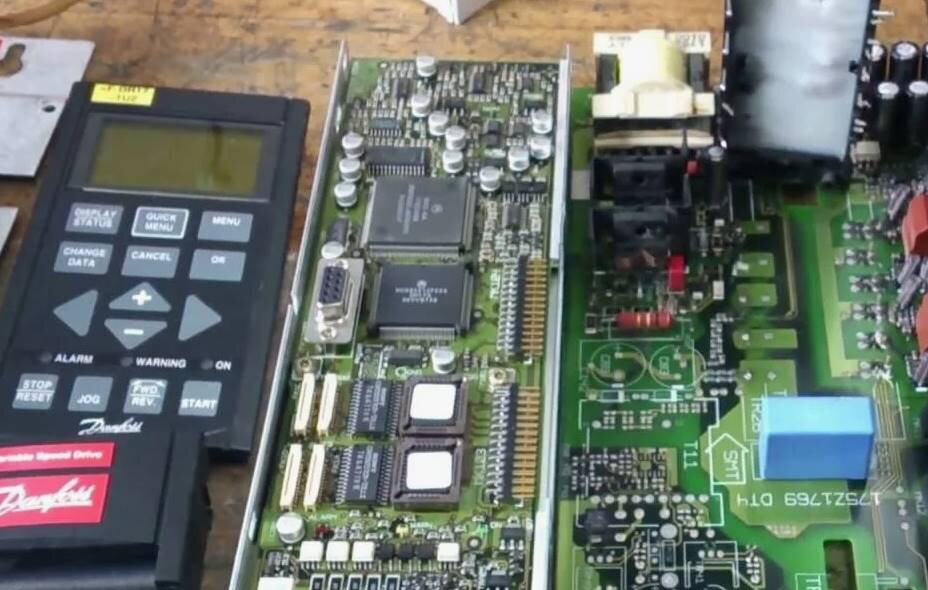

Ремонт Частотных Преобразователей: Восстановление Управления Скоростью и Энергоэффективности

Частотный преобразователь (ЧП), также известный как инвертор или преобразователь частоты, – это ключевой элемент современной системы управления двигателями. Он позволяет плавно регулировать скорость вращения асинхронных и синхронных электродвигателей, что открывает огромные возможности для оптимизации производственных процессов, экономии электроэнергии и повышения точности управления. От насосов и вентиляторов в системах ОВК до конвейеров, станков и промышленных роботов – везде, где требуется регулировка оборотов, используются ЧП. Однако, будучи сложными электронными устройствами, они подвержены различным сбоям, вызванным электрическими возмущениями, перегревом, механическими повреждениями или неисправностями программного обеспечения. Ремонт частотных преобразователей – это высокотехнологичная область, требующая глубоких знаний в силовой электронике, микропроцессорной технике и понимания принципов работы электродвигателей.

Эта статья – ваше исчерпывающее руководство по ремонту частотных преобразователей. Мы подробно рассмотрим их конструкцию, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ, которые возвращают ЧП их функциональность, энергоэффективность и надежность. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы вашего оборудования и обеспечить его бесперебойную работу.

I. Архитектура Управления Скоростью: Структура Частотного Преобразователя

Частотный преобразователь – это сложное электронное устройство, преобразующее входное напряжение переменного тока в выходное напряжение переменного тока с изменяемой частотой и амплитудой.

1. Блок Выпрямителя (Rectifier Unit):

  • Назначение: Преобразует переменное напряжение сети (AC) в постоянное напряжение (DC).
  • Компоненты: Диодный мост (обычно на основе мощных диодов или тиристоров), входные фильтры.

2. Шина Постоянного Тока (DC Bus):

  • Назначение: Накапливает и сглаживает постоянное напряжение, полученное после выпрямителя.
  • Компоненты: Конденсаторы (фильтрующие), дроссель (для подавления пульсаций).

3. Инвертор (Inverter Unit):

  • Назначение: Преобразует постоянное напряжение шины DC в переменное напряжение с регулируемой частотой и амплитудой.
  • Компоненты: Силовые ключи (IGBT, MOSFET, тиристоры), управляемые микропроцессором.

4. Система Управления (Control Unit):

  • Назначение: “Мозг” ЧП. Обрабатывает входные команды, управляет силовыми ключами инвертора, контролирует параметры работы.
  • Компоненты: Микропроцессор, память (ПЗУ, ОЗУ), интерфейсы связи (RS-485, Ethernet), входы/выходы для подключения датчиков и кнопок управления.

5. Интерфейсы и Охлаждение:

  • Панель Оператора (HMI): Для настройки параметров, мониторинга состояния.
  • Система Охлаждения: Радиаторы, вентиляторы (часто с терморегулированием) для отвода тепла от силовых компонентов.

II. Диагностика: Поиск Причины Сбоя в Электронном “Сердце”

Диагностика ЧП требует знаний в электронике и понимания работы силовых схем.

2.1. Внешние Признаки Неисправности:

  • Не включается: Отсутствие индикации, нет питания.
  • Выдает ошибку: На панели оператора отображается код ошибки.
  • Не запускает двигатель: Двигатель не вращается, либо вращается нестабильно.
  • Перегревается: Радиатор или корпус ЧП чрезмерно горячие.
  • Срабатывает защита: ЧП отключается по перегрузке, короткому замыканию, перегреву.
  • Нестандартные звуки: Гудение, треск из силовых компонентов.
  • Повреждение силовых ключей: Видимые следы прогара.

2.2. Инструментальная Диагностика:

  • Мультиметр: Проверка напряжений питания (входного, выходного, на шине DC), сопротивления обмоток двигателя, проверка целостности силовых ключей (диодов, транзисторов) в режиме прозвонки.
  • Осциллограф: Анализ сигналов на шине DC, проверка управляющих сигналов на силовых ключах, анализ выходного напряжения.
  • Токовые Клещи: Измерение тока потребления и выходного тока двигателя.
  • Тепловизор: Выявление перегретых компонентов (силовые ключи, радиаторы, дроссели).
  • Диагностические Сканеры/ПО: Подключение к ЧП для считывания кодов ошибок, мониторинга параметров, проверки состояния компонентов.

III. Типичные Неисправности Частотных Преобразователей и Их Корни

Работа ЧП в условиях нестабильного электропитания и высоких нагрузок приводит к характерным поломкам.

3.1. Неисправности Блока Выпрямителя:

  • Пробой Диодов/Тиристоров: Чаще всего из-за скачков напряжения, перегрузки.
  • Вздувшиеся/Пробитые Конденсаторы Фильтра: Естественный износ, перегрев.
  • Симптомы: Нет входного напряжения, ошибки по низкому/высокому напряжению, отсутствие выхода.

3.2. Проблемы с Шиной Постоянного Тока (DC Bus):

  • Выход из Строя Фильтрующих Конденсаторов: Снижение емкости, вздутие, утечка. Приводит к пульсациям напряжения, ошибкам по шине DC.
  • Перегорание Дросселя: Редко, но возможно при сильных перегрузках.

3.3. Неисправности Инвертора (Силовые Ключи):

  • Пробой IGBT/MOSFET Транзисторов: Самая частая и дорогостоящая поломка. Причины: скачки напряжения, короткое замыкание в двигателе, перегрев, заводской брак.
  • Выход из Строя Драйверов Силовых Ключей: Причины: проблемы с питанием, перегрузка.
  • Симптомы: Ошибки по короткому замыканию, перегрузке, отсутствие выходного напряжения, дым из ЧП.

3.4. Сбои в Системе Управления:

  • Неисправность Микропроцессора: Полный отказ, ошибки в программе.
  • Повреждение Памяти (ПЗУ/ОЗУ): Ошибки программы, зависания.
  • Выход из Строя Компонентов Интерфейсов: Проблемы связи с ПЛК или панелью оператора.
  • Проблемы с Тактовым Генератором: Нестабильная работа, сбои.

3.5. Неисправности Системы Охлаждения:

  • Выход из Строя Вентилятора: Перегрев радиаторов и силовых ключей.
  • Засорение Радиатора: Ухудшение теплоотвода.
  • Перегрев Датчика Температуры: Ложные сигналы о перегреве.

IV. Ремонт Частотных Преобразователей: От Диагностики до Восстановления

Ремонт ЧП – это сложный процесс, требующий глубоких знаний и осторожности.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск подгоревших компонентов, вздувшихся конденсаторов, повреждений платы.
  2. Проверка Питания: Измерение входного, выходного напряжения, напряжения на шине DC.
  3. Тестирование Силовых Ключей: С помощью мультиметра (в режиме прозвонки) или специального тестера.
  4. Проверка Конденсаторов: Измерение емкости, ESR (эквивалентного последовательного сопротивления).
  5. Анализ Сигналов: Использование осциллографа для проверки управляющих сигналов и выходных импульсов.
  6. Считывание Кодов Ошибок: Использование панели оператора или диагностического ПО.

4.2. Ремонт Блока Выпрямителя:

  • Замена Диодов/Тиристоров: Требует навыков пайки SMD-компонентов.
  • Замена Конденсаторов: Используются конденсаторы с соответствующими параметрами (емкость, напряжение, температурный диапазон).

4.3. Ремонт Шины Постоянного Тока:

  • Замена Конденсаторов: Аналогично выпрямителю.

4.4. Ремонт Инвертора (Силовая Часть):

  • Замена IGBT/MOSFET Транзисторов: Сложная операция, требующая навыков пайки, умения работать с высоковольтными компонентами. Часто меняются группами.
  • Замена Драйверов Силовых Ключей.

4.5. Ремонт Системы Управления:

  • Замена Микропроцессора/Памяти: Часто требует перепрошивки.
  • Ремонт/Замена Компонентов Интерфейсов.

4.6. Ремонт Системы Охлаждения:

  • Замена Вентилятора.
  • Очистка Радиатора.

4.7. Перепрошивка:

  • Загрузка Заводской Прошивки: Восстановление работоспособности при программных сбоях.

V. Ремонт или Замена: Когда Целесообразно Ремонтировать?

Ремонт ЧП целесообразен, если:

  • Стоимость Ремонта Значительно Ниже Стоимости Нового ЧП: Особенно для дорогих промышленных моделей.
  • Доступны Запчасти: Есть возможность найти нужные компоненты.
  • Есть Квалификация: Ремонт может быть выполнен опытным специалистом.
  • Ремонт Не Слишком Сложный: Замена конденсаторов, вентилятора, силовых ключей – относительно простые операции.

VI. Ключевые Аспекты Успешного Ремонта

  • Безопасность: Работа с высоковольтными устройствами требует строжайшего соблюдения правил электробезопасности.
  • Чистота: Ремонт электронных плат требует идеальной чистоты.
  • Специализированный Инструмент: Паяльная станция, осциллограф, мультиметр, программатор.
  • Качество Запчастей: Используйте только качественные компоненты, соответствующие спецификациям.
  • Квалификация: Ремонт ЧП – это работа для опытных электронщиков.

VII. Профилактика – Лучший Ремонт

Предотвращение поломок – ключ к надежной работе.

  • Стабилизация Питания: Использование стабилизаторов, ИБП.
  • Защита от Перегрева: Обеспечение нормальной вентиляции, своевременная очистка радиаторов, проверка вентиляторов.
  • Защита от Пыли и Влаги: Использование ЧП в соответствии с классом защиты IP.
  • Правильный Выбор Мощности: Недопустимо использовать ЧП с недостаточной мощностью.
  • Регулярная Проверка: Периодический осмотр, проверка параметров работы.

VIII. Заключение: Управление Скоростью и Энергией – Под Контролем

Ремонт частотных преобразователей – это сложная, но важная задача, позволяющая восстановить управляемость и энергоэффективность промышленных систем. Понимание их конструкции, тщательная диагностика и грамотное проведение восстановительных работ помогают минимизировать простои и продлить срок службы этого критически важного оборудования.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия надежной и эффективной работы вашего производственного оборудования, которое управляется частотными преобразователями. ЧП – это инструмент, который позволяет достигать новых высот в управлении скоростью и энергией, и его исправность – залог вашего успеха.
