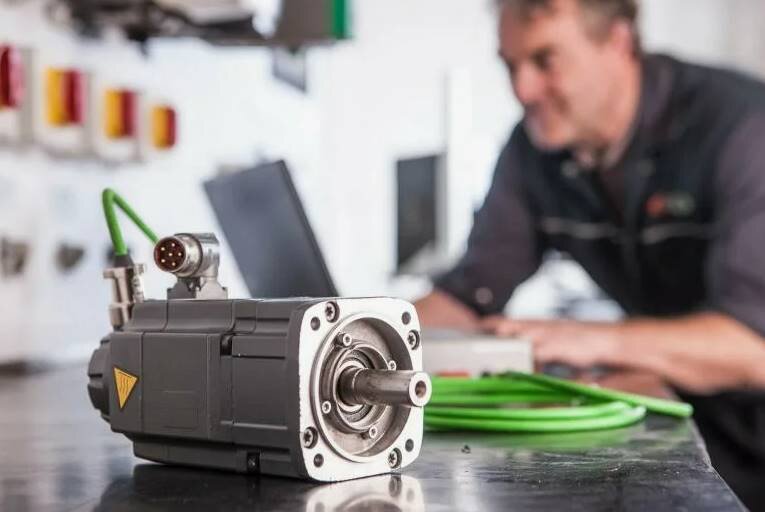

Ремонт Сервоприводов: Возрождение Точности и Динамики в Сердце Автоматизации

Сервоприводы – это “мускулы” современной автоматизации. Они являются неотъемлемой частью станков с ЧПУ, промышленных роботов, упаковочных линий, печатного оборудования и множества других высокотехнологичных систем. Их задача – обеспечивать точное, динамичное и управляемое движение, реагируя на команды системы управления с высокой скоростью и точностью. Однако, работая в условиях постоянных динамических нагрузок, вибраций, перепадов температур и электрических возмущений, сервоприводы подвержены износу и поломкам. Ремонт сервопривода – это сложная, многогранная задача, требующая глубоких знаний в области электромеханики, электроники, программирования и понимания принципов работы конкретной системы автоматизации.

Эта статья – ваше исчерпывающее руководство по ремонту сервоприводов. Мы рассмотрим их конструкцию, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы вашего оборудования и обеспечить его надежную и точную работу.

I. Архитектура Динамики: Структура Сервопривода

Сервопривод – это комплекс, состоящий из нескольких ключевых элементов, работающих в тесной связке.

1. Серводвигатель:

  • Типы: Синхронные (постоянного тока, переменного тока), асинхронные, коллекторные. Наиболее распространены синхронные двигатели постоянного тока с постоянными магнитами (BLDC) или синхронные двигатели переменного тока (PMSM).
  • Конструкция: Статор (обмотки), ротор (с магнитами или обмоткой), подшипники.

2. Система Обратной Связи (Энкодер/Резольвер):

  • Назначение: Обеспечивает информацию о текущем положении, скорости и направлении вращения ротора.
  • Типы:
    • Инкрементальные энкодеры: Генерируют импульсы при вращении.
    • Абсолютные энкодеры: Определяют точное положение ротора при каждом включении.
    • Резольверы: Аналоговые датчики, используемые в более жестких условиях.

3. Сервоусилитель (Драйвер/Контроллер Движения):

  • Назначение: Получает команды от управляющей системы (например, ПЛК или ЧПУ) и преобразует их в управляющие сигналы для серводвигателя.
  • Компоненты: Силовая часть (транзисторы IGBT, MOSFET), управляющая электроника (микроконтроллер), интерфейсы связи.

4. Редуктор (при наличии):

  • Назначение: Изменяет скорость и увеличивает крутящий момент двигателя.
  • Типы: Планетарные, цилиндрические, червячные.

II. Диагностика: Поиск Причины Потери Динамики и Точности

Сбои в работе сервопривода могут проявляться как механически, так и в виде электрических или программных ошибок.

2.1. Внешние Признаки Неисправности:

  • Двигатель не вращается: Нет ответа на команды, “висит” ошибка.
  • Двигатель вращается не в ту сторону: Неправильная коммутация обмоток.
  • Двигатель вращается с рывками, неравномерно: Проблемы с энкодером, сервоусилителем, обмотками.
  • Потеря мощности/крутящего момента: Двигатель не может развить нужную мощность.
  • Перегрев: Двигателя, сервоусилителя.
  • Посторонние шумы: Скрежет, гул (из двигателя, редуктора).
  • Ошибки системы управления: Система сигнализирует о проблемах с сервоприводом (ошибка энкодера, перегрузка, перегрев).
  • Вибрация: Нехарактерная вибрация при работе.

2.2. Инструментальная Диагностика:

  • Мультиметр: Проверка напряжения питания сервоусилителя, сопротивления обмоток двигателя, целостности кабелей.
  • Осциллограф: Анализ сигналов с энкодера, проверка работы ШИМ-сигнала на выходе сервоусилителя.
  • Токовые Клещи: Измерение потребляемого тока двигателем, проверка равномерности токов по фазам.
  • Диагностические Сканеры/ПО: Подключение к сервоусилителю для считывания кодов ошибок, мониторинга параметров (скорость, положение, ток, температура).
  • Тепловизор: Выявление перегретых компонентов (двигатель, сервоусилитель, редуктор).
  • Виброанализатор: Оценка уровня вибрации для диагностики механических проблем.

III. Типичные Неисправности Сервоприводов и Их Корни

Наиболее частые причины поломок связаны с износом, перегрузками и электрическими проблемами.

3.1. Проблемы с Серводвигателем:

  • Выход из Строя Подшипников: Приводит к шуму, вибрации, заеданиям, перегреву. Причины: естественный износ, недостаток смазки, ударные нагрузки.
  • Повреждение Обмоток: Короткое замыкание, обрыв. Причины: перегрев, перегрузка, заводской брак.
  • Повреждение Энкодера/Резольвера: Приводит к потере обратной связи, ошибкам позиционирования, остановке. Причины: механические повреждения, загрязнение, выход из строя электроники.

3.2. Проблемы с Сервоусилителем (Драйвером):

  • Выход из Строя Силовой Части (IGBT/MOSFET): Причины: перегрузка, скачки напряжения, короткое замыкание в двигателе.
  • Неисправность Управляющей Электроники/Микроконтроллера: Сбои в программе, ошибки.
  • Проблемы с Питанием: Скачки напряжения, выход из строя блока питания.
  • Перегрев: Неисправность системы охлаждения, избыточная нагрузка.

3.3. Проблемы с Редуктором:

  • Износ Зубчатых Колес: Приводит к шуму, увеличению люфта, снижению крутящего момента.
  • Износ Подшипников Редуктора.
  • Недостаток Смазки.

3.4. Проблемы с Кабелями и Разъемами:

  • Обрывы, Короткие Замыкания: Из-за вибрации, механических повреждений.
  • Окисление Контактов: Ухудшение контакта, сбои в передаче сигналов.

IV. Ремонт Сервоприводов: Комплексный Подход

Ремонт сервопривода – это процесс, требующий точности и специальных знаний.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск явных повреждений двигателя, усилителя, кабелей.
  2. Проверка Питания: Измерение напряжений на входе и выходе сервоусилителя.
  3. Диагностика Сервоусилителя: Подключение к системе управления, считывание кодов ошибок, мониторинг параметров.
  4. Диагностика Двигателя: Измерение сопротивления обмоток, проверка целостности энкодера.
  5. Диагностика Редуктора: Проверка на наличие шумов, люфтов.

4.2. Ремонт Серводвигателя:

  • Замена Подшипников: Один из самых частых ремонтов. Требует аккуратности и специальных съемников.
  • Ремонт/Замена Обмоток: В случае короткого замыкания или обрыва. Часто выгоднее замена двигателя.
  • Ремонт/Замена Энкодера: Замена поврежденного датчика.

4.3. Ремонт Сервоусилителя:

  • Замена Силовой Части: Замена сгоревших транзисторов (IGBT/MOSFET), драйверов.
  • Замена Компонентов Платы Управления: Конденсаторы, стабилизаторы.
  • Ремонт/Замена Блока Питания.
  • Прошивка/Перепрошивка: Восстановление программного обеспечения.

4.4. Ремонт Редуктора:

  • Замена Изношенных Зубчатых Колес, Подшипников.
  • Смазка: Очистка и замена смазки.

4.5. Ремонт Кабелей и Разъемов:

  • Замена Поврежденных Кабелей, Восстановление Разъемов.

V. Специализированный Ремонт Сервоприводов

Ремонт сервоприводов – это часто работа для специализированных сервисных центров, особенно для дорогих промышленных систем.

  • Тестовые Стенды: Для проверки работы отремонтированного сервопривода под нагрузкой.
  • Доступ к Запчастям: Оригинальные запчасти для сервоприводов часто доступны только через дилеров.
  • Высокая Квалификация: Инженеры должны быть специалистами по конкретным брендам (Siemens, Fanuc, Yaskawa, Mitsubishi, Delta и др.).

VI. Профилактика – Залог Надежной Работы

Предотвращение поломок – лучший способ минимизировать затраты.

  • Стабилизация Питания: Защита от скачков напряжения.
  • Контроль Температуры: Обеспечение хорошей вентиляции, очистка радиаторов сервоусилителей.
  • Вибрационная Защита: Монтаж сервоприводов на антивибрационные опоры.
  • Регулярная Проверка Кабелей: На предмет повреждений и износа.
  • Правильная Эксплуатация: Соблюдение рекомендованных режимов нагрузки.
  • Регулярное Обслуживание Редукторов: Проверка уровня и состояния смазки.

VII. Заключение: Точность и Динамика в Работе

Ремонт сервоприводов – это комплексная задача, требующая глубоких знаний и точного подхода. От правильной диагностики до грамотного восстановления – каждый этап имеет решающее значение для возвращения системе ее динамических и точных характеристик.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия бесперебойной работы автоматизированных систем, минимизация простоев и обеспечение высокой производительности вашего производства. Сервоприводы – это сердце любой современной автоматизированной системы, и их исправность – залог вашего успеха.
