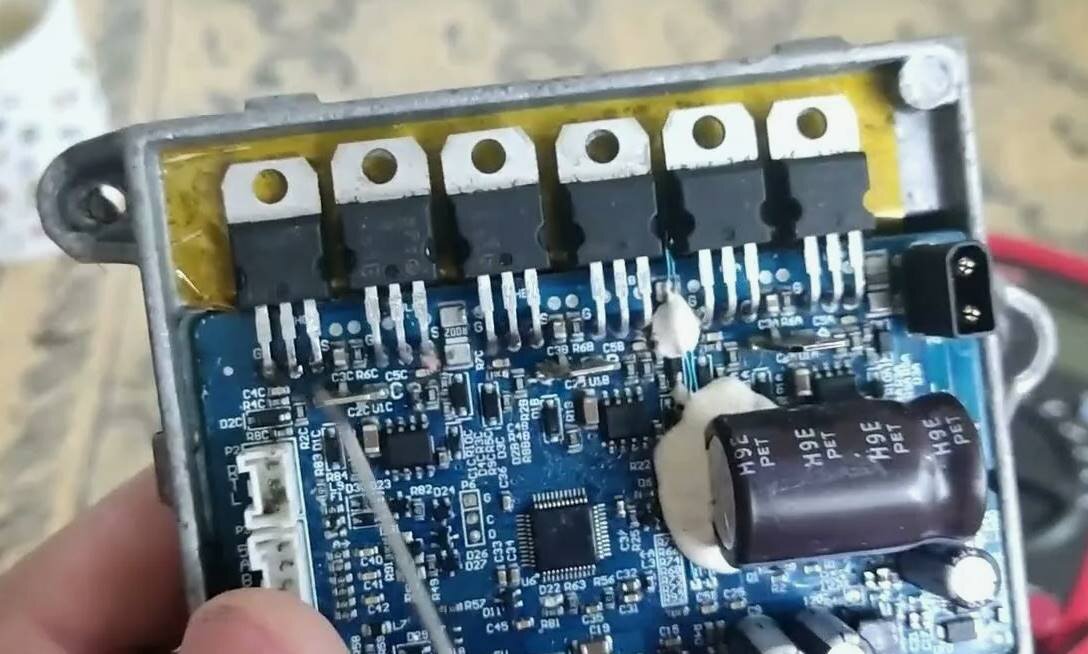

Ремонт Контроллеров: Восстановление Интеллекта Машин и Систем

В эпоху тотальной автоматизации и цифровизации, контроллеры стали неотъемлемой частью практически любого современного устройства, механизма или производственной линии. От простых реле до сложных программируемых логических контроллеров (ПЛК/PLC) и микроконтроллеров, они выступают в роли “мозга”, управляющего работой всей системы. Будь то промышленный робот, станок с ЧПУ, холодильная установка, система “умного дома” или даже сложный электронный блок управления автомобиля – все они полагаются на исправность своих контроллеров. Однако, как и любая электронная система, контроллеры подвержены сбоям, вызванным различными факторами: скачками напряжения, перегревом, механическими повреждениями, естественным износом компонентов или программными ошибками. Ремонт контроллеров – это высокотехнологичная область, требующая глубоких знаний в электронике, программировании, а также понимания специфики работы конкретного устройства.

Эта статья – ваше исчерпывающее руководство по ремонту контроллеров. Мы разберем их типы, ключевые компоненты, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы оборудования и обеспечить надежную работу сложных систем.

I. Архитектура Интеллекта: Типы и Ключевые Компоненты Контроллеров

Контроллеры могут быть самыми разнообразными по своей сложности и назначению.

1. Типы Контроллеров:

  • Релейные контроллеры (ПЛК/PLC): Программируемые логические контроллеры, широко используемые в промышленной автоматизации. Управляют оборудованием на основе заданных программ.
  • Микроконтроллеры (MCU): Компактные однокристальные системы, интегрированные во множество устройств – от бытовой техники до автомобильных систем.
  • Специализированные контроллеры: Разработанные для конкретных задач (например, контроллеры двигателей, контроллеры климат-систем).
  • Промышленные компьютеры (IPC): Используются для управления более сложными системами, с более мощной обработкой данных.

2. Ключевые Компоненты:

  • Центральный процессор (CPU): “Мозг” контроллера, выполняющий программный код.
  • Память:
    • ROM/Flash: Для хранения программного кода (прошивки).
    • RAM: Для временного хранения данных и выполнения программ.
    • EEPROM/EEPROM: Для хранения настроек и конфигураций.
  • Входы/Выходы (I/O): Интерфейсы для подключения датчиков (входы) и исполнительных механизмов (выходы). Могут быть дискретными (вкл/выкл) или аналоговыми (значения).
  • Блок Питания: Преобразует входное напряжение в необходимые для работы контроллера напряжения.
  • Коммуникационные Интерфейсы: Для связи с другими устройствами (RS-232, RS-485, Ethernet, CAN, USB).
  • Система Тактирования (Кварцевый Резонатор): Обеспечивает точную работу процессора.

II. Диагностика: Поиск Источника Сбоя в “Мозгах” Системы

Диагностика контроллеров – это многоэтапный процесс, требующий специализированных знаний и оборудования.

2.1. Внешние Признаки Неисправности:

  • Полный отказ: Контроллер не включается, нет индикации.
  • Ошибки Программы: Контроллер выдает сообщения об ошибках, зависает.
  • Некорректная Работа: Система работает не так, как положено, команды не выполняются, датчики дают неверные показания.
  • Самопроизвольные Перезагрузки/Отключения: Система периодически выходит из строя.
  • Индикация Неисправности: Мигающие или постоянно горящие светодиоды, сигнализирующие об ошибке.
  • Перегрев: Корпуса контроллера или его отдельных компонентов.

2.2. Инструментальная Диагностика:

  • Визуальный Осмотр: Оценка состояния печатной платы, компонентов на предмет подгоревших деталей, вздутых конденсаторов, механических повреждений.
  • Мультиметр: Проверка напряжений питания, целостности цепей, сопротивления компонентов, прозвонка обмоток.
  • Осциллограф: Для анализа сигналов на шинах данных, тактовых импульсов, проверки целостности сигналов.
  • Логический Анализатор: Для анализа сложных цифровых сигналов и протоколов обмена.
  • Диагностические Сканеры/Программаторы: Специализированное оборудование для связи с ПЛК или микроконтроллерами, считывания кодов ошибок, диагностики модулей ввода/вывода.
  • Программатор/Отладчик: Для загрузки прошивки, отладки кода.
  • Тепловизор: Для выявления перегретых компонентов.

III. Типичные Неисправности Контроллеров и Их Корни

Причины поломок контроллеров разнообразны, но имеют общие закономерности.

3.1. Отказ Блока Питания:

  • Причины: Скачки напряжения, перегрузка, естественный износ конденсаторов.
  • Симптомы: Нет питания, контроллер не включается, самопроизвольные перезагрузки.

3.2. Повреждение CPU/Процессора:

  • Причины: Перегрев, ударные нагрузки, скачки напряжения, производственный брак.
  • Симптомы: Полный отказ, ошибки в программе, некорректная работа.

3.3. Сбой Памяти (ROM/Flash, RAM):

  • Причины: Перегрев, скачки напряжения, механические повреждения.
  • Симптомы: Ошибки программы, невозможность загрузки прошивки, зависания.

3.4. Неисправность Модулей Ввода/Вывода (I/O):

  • Причины: Скачки напряжения, короткие замыкания на подключенных устройствах, механические повреждения.
  • Симптомы: Неверные показания датчиков, отказ исполнительных механизмов.

3.5. Проблемы с Коммуникационными Интерфейсами:

  • Причины: Повреждение разъемов, обрыв проводки, выход из строя микросхемы интерфейса.
  • Симптомы: Отсутствие связи с другими устройствами.

3.6. Повреждение Программного Обеспечения (Прошивки):

  • Причины: Некорректная загрузка, сбой при обновлении, вирусное заражение (редко, но возможно).
  • Симптомы: Ошибки в работе, невыполнение команд.

3.7. Естественный Износ Компонентов:

  • Вздувшиеся Конденсаторы: Самый частый признак старения компонентов.
  • Окисленные Контакты: Ухудшение контакта, сбои.

IV. Ремонт Контроллеров: От Диагностики до Восстановления

Ремонт контроллеров – это тонкая работа, требующая аккуратности и специализированных знаний.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск явных повреждений.
  2. Проверка Питания: Использование мультиметра для измерения напряжений.
  3. Проверка Основных Компонентов: Тестирование процессора, памяти, модулей I/O.
  4. Анализ Сигналов (Осциллограф): Проверка целостности сигналов на шинах.
  5. Считывание Прошивки/Кодов Ошибок: Использование программаторов и диагностического ПО.

4.2. Ремонт Блока Питания:

  • Замена Конденсаторов: Самый частый ремонт.
  • Замена Стабилизаторов Напряжения.
  • Ремонт/Замена Трансформатора.

4.3. Ремонт Модулей Ввода/Вывода (I/O):

  • Замена Оптронов/Реле: Часто выходят из строя из-за перегрузок.
  • Замена Микросхем: Конвертеров, драйверов.

4.4. Ремонт Коммуникационных Интерфейсов:

  • Замена Разъемов, Микросхем Интерфейсов.

4.5. Восстановление Программного Обеспечения:

  • Перепрошивка: Загрузка заводской или новой версии прошивки.
  • Сброс Настроек: Возврат к заводским параметрам.

4.6. Замена Ключевых Компонентов:

  • CPU, Память: Часто требуется замена всего модуля или платы.

V. Специализированный Ремонт и Сервисные Центры

Многие современные контроллеры (особенно ПЛК и промышленные компьютеры) сложны и дороги. Их ремонт часто требует:

  • Специализированного Оборудования: Программаторы, отладчики, стенды для тестирования.
  • Доступа к Заводской Документации: Схемы, спецификации, прошивки.
  • Квалифицированных Инженеров: Специализирующихся на конкретных производителях (Siemens, Allen-Bradley, Omron, Schneider Electric и др.).
  • Ремонт на Компонентном Уровне: Восстановление печатных плат, замена мелких SMD-компонентов.
  • Заводской Ремонт: В случаях, когда ремонт на месте невозможен или нецелесообразен.

VI. Профилактика – Лучший Ремонт

Предотвращение поломок – это лучший способ обеспечить надежную работу.

  • Стабилизация Питания: Использование стабилизаторов напряжения, источников бесперебойного питания (ИБП).
  • Защита от Перегрева: Обеспечение хорошей вентиляции, своевременная очистка систем охлаждения.
  • Защита от Влаги и Пыли: Использование герметичных корпусов, своевременная очистка.
  • Правильная Эксплуатация: Соблюдение регламентов, избегание перегрузок.
  • Регулярная Диагностика: Периодическая проверка состояния контроллеров, особенно в критически важных системах.

VII. Заключение: Интеллект Под Контролем

Ремонт контроллеров – это высокотехнологичная отрасль, требующая постоянного совершенствования знаний и навыков. От правильной диагностики до грамотного восстановления, каждый этап имеет решающее значение для обеспечения надежной работы сложнейших систем.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия бесперебойной работы вашего оборудования, минимизация простоев и обеспечение стабильности производственных процессов. Контроллеры – это интеллектуальная основа современного мира, и их исправность – залог нашего прогресса.
