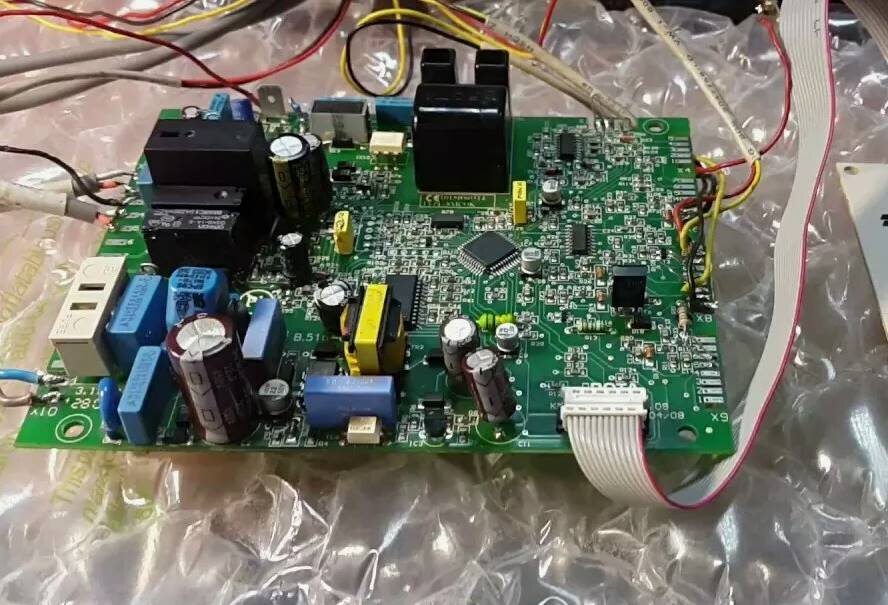

Ремонт Платы Управления Котла: Возвращение Тепла и Жизни в Ваш Дом

Система отопления – это сердце дома, особенно в холодное время года. А плата управления котла – это мозг этой системы, отвечающий за ее слаженную и безопасную работу. Именно она получает сигналы от датчиков, анализирует их, регулирует подачу газа, управляет горением, циркуляцией теплоносителя и безопасностью. Когда плата управления котла выходит из строя, это может привести к полной остановке отопления, а иногда и к риску для безопасности. Ремонт платы управления котла – это задача, требующая глубоких знаний в области электроники, схемотехники, а также понимания принципов работы газовых, электрических или твердотопливных котлов.

Эта статья – ваше исчерпывающее руководство по ремонту плат управления котлов. Мы рассмотрим типы плат, их конструктивные особенности, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, обеспечить безопасное и надежное функционирование вашей системы отопления и, возможно, сэкономить средства на дорогостоящей замене.

I. Архитектура Теплового Мозга: Типы и Компоненты Плат Управления Котлов

Платы управления котлов могут значительно различаться в зависимости от типа котла (газовый, электрический, твердотопливный), его производителя и модели.

1. Типы Плат Управления:

  • Газовые Котлы:
    • Одноконтурные: Отвечают только за отопление.
    • Двухконтурные: Обеспечивают и отопление, и горячее водоснабжение (ГВС).
    • Настенные/Напольные: Различия в габаритах и мощности.
  • Электрические Котлы: Платы управления здесь обычно проще, так как нет необходимости управлять газовым клапаном и розжигом.
  • Твердотопливные Котлы: Платы управления могут управлять циркуляционными насосами, вентиляторами наддува, датчиками температуры и дымовых газов.

2. Ключевые Компоненты Платы Управления:

  • Микроконтроллер (MCU): “Мозг” платы, который обрабатывает информацию с датчиков и управляет исполнительными устройствами.
  • Память (EEPROM, Flash): Хранит прошивку, настройки, коды ошибок.
  • Элементы Питания: Стабилизаторы напряжения, фильтры, преобразователи для питания различных компонентов.
  • Интерфейсы: Для подключения датчиков (температуры, давления, тяги, пламени), газового клапана, насоса, вентилятора, системы розжига, а также для связи с внешними устройствами (например, комнатным термостатом).
  • Силовые Компоненты: Реле, симисторы, транзисторы, управляющие работой газового клапана, насоса, вентилятора.
  • Разъемы и Клеммные Колодки: Для подключения всех внешних элементов.
  • Дисплей/Индикаторы: Отображают информацию о режиме работы, температуре, ошибках.

II. Диагностика: Поиск Причины Холода или Перегрева

Неисправность платы управления может привести к полной остановке отопления, неправильной работе или даже опасным ситуациям.

2.1. Внешние Признаки Неисправности:

  • Котёл не запускается: Нет реакции на включение, отсутствие розжига.
  • Котёл запускается, но сразу выключается: Срабатывает защита.
  • Ошибки на дисплее: Отображение кодов ошибок, указывающих на конкретную проблему.
  • Неправильное поддержание температуры: Слишком высокая или слишком низкая температура в системе.
  • Не работает ГВС (для двухконтурных котлов): Нет горячей воды.
  • Не работает циркуляционный насос или вентилятор:
  • Постоянное срабатывание защиты: По пламени, давлению, дымовым газам.
  • Видимые повреждения: Прогар на плате, вздувшиеся конденсаторы, окисленные контакты.
  • Некорректная работа дисплея: Мерцание, отсутствие изображения, искажения.

2.2. Инструментальная Диагностика:

  • Мультиметр: Проверка напряжений питания на плате, сопротивления обмоток реле, трансформаторов, датчиков, проверка целостности цепей.
  • Осциллограф: Анализ сигналов с датчиков, сигналов управления на исполнительные устройства, проверка работы микроконтроллера.
  • Тепловизор: Выявление перегретых компонентов на плате (микросхемы, силовые элементы).
  • Тестеры Датчиков: Для проверки исправности датчиков температуры, давления, тяги.
  • Диагностические Программы/Сканеры: Некоторые современные котлы позволяют подключать ноутбук для диагностики платы управления и получения кодов ошибок.

III. Типичные Неисправности Плат Управления Котлов и Их Устранение

Чаще всего выходят из строя силовые компоненты, конденсаторы, а также микроконтроллеры и датчики.

3.1. Проблемы с Питанием Платы:

  • Неисправность Блока Питания Платы:
    • Причины: Скачки напряжения, перегрев, естественный износ конденсаторов.
    • Симптомы: Нет питания на плате, отсутствие индикации, нестабильная работа.
    • Решение: Ремонт или замена блока питания платы (преобразователя напряжения).
  • Вздувшиеся/Протекшие Конденсаторы:
    • Причины: Естественный износ, перегрев, перегрузка.
    • Симптомы: Нестабильная работа, ошибки, отсутствие питания.
    • Решение: Замена конденсаторов (важно подобрать правильные параметры).

3.2. Неисправность Микроконтроллера/Процессора:

  • Причины: Скачки напряжения, перегрев, заводской брак, статическое электричество.
  • *Симптомы: Полный отказ, зависание, ошибки в работе, отсутствие реакции на команды.
  • *Решение: Перепрошивка (если возможно), ремонт платы (сложно), замена всей платы управления (часто самый эффективный вариант).

3.3. Проблемы с Компонентами Периферии:

  • Выход из Строя Реле:
    • Причины: Износ контактов, прогар, залипание.
    • Симптомы: Не включается насос, вентилятор, не срабатывает газовый клапан.
    • Решение: Замена реле.
  • Неисправность Симисторов/Транзисторов (управляющих газовым клапаном, насосом):
    • Причины: Скачки напряжения, перегрузка, заводской брак.
    • Симптомы: Не работает исполнительное устройство, ошибки.
    • Решение: Замена силовых ключей.
  • Неисправность Датчиков:
    • Причины: Перегрев, загрязнение, механические повреждения, выход из строя электроники.
    • Симптомы: Ошибки по датчикам, некорректная работа котла.
    • Решение: Диагностика и замена датчика (температуры, давления, тяги, пламени).

3.4. Повреждение Печатной Платы:

  • Прогар Дорожек/Контактов:
    • Причины: Скачки напряжения, короткое замыкание, перегрев.
    • Симптомы: Обрыв цепи, отсутствие питания, ошибки.
    • Решение: Восстановление дорожек, замена поврежденных участков.

3.5. Программные Сбои:

  • Повреждение Прошивки:
    • Причины: Некорректное обновление, сбой питания во время работы.
    • Симптомы: Ошибки, некорректная работа, зависания.
    • Решение: Перепрошивка микроконтроллера.

IV. Ремонт Платы Управления Котла: От Диагностики к Восстановлению

Ремонт платы управления котла – это сложный процесс, требующий аккуратности и специализированных знаний.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Первым делом осматриваем плату на предмет видимых повреждений.
  2. Проверка Питания: Мультиметром проверяем напряжения на всех основных узлах платы.
  3. Тестирование Компонентов: Проверка резисторов, конденсаторов, диодов, транзисторов, микросхем.
  4. Проверка Датчиков: Диагностика и проверка исправности всех подключенных датчиков.
  5. Анализ Сигналов (Осциллограф): Проверка сигналов с датчиков, управляющих сигналов на исполнительные устройства.
  6. Чтение Кодов Ошибок: Использование диагностического режима котла или подключение сканера (если предусмотрено).

4.2. Ремонт Компонентов:

  • Замена Конденсаторов: Наиболее частая операция, требующая подбора аналогов с теми же параметрами.
  • Замена Реле, Симисторов, Транзисторов: Важно использовать компоненты, соответствующие спецификациям.
  • Ремонт Печатной Платы: Восстановление дорожек, замена поврежденных участков.
  • Перепрошивка Микроконтроллера: Требует специального программатора и файла прошивки.

4.3. Замена Платы Управления:

  • В случаях, когда ремонт нецелесообразен (сильные повреждения, выход из строя микроконтроллера), производится замена всей платы. Это часто самый быстрый и надежный способ восстановления работоспособности.

V. Когда Стоит Ремонтировать, а Когда – Заменять?

Ремонт платы управления котла целесообразен, если:

  • Стоимость Ремонта Значительно Ниже Стоимости Новой Платы: Ключевой фактор.
  • Повреждения Не Критические: Вышел из строя конденсатор, реле, датчик.
  • Доступны Запчасти: Есть возможность найти нужные компоненты.
  • Требуется Быстрое Восстановление: Ремонт может быть быстрее, чем заказ новой платы.

Замена чаще всего оправдана, если:

  • Поврежден Микроконтроллер или Основная Микросхема Управления.
  • Сильные Повреждения Печатной Платы (Прогар, Сколы).
  • Высокая Стоимость Ремонта Приближается к Стоимости Новой Платы.
  • Устаревшая Модель Котла: Ремонт может быть нецелесообразен.
  • Требуется Максимальная Надежность: Иногда новая плата предпочтительнее из-за гарантии.

VI. Ключевые Аспекты Успешного Ремонта

  • Безопасность: Работа с газовым оборудованием и электричеством требует строжайшего соблюдения правил.
  • Точная Диагностика: Идентификация неисправного компонента – основа ремонта.
  • Специализированный Инструмент: Паяльная станция, мультиметр, осциллограф, программатор (для перепрошивки).
  • Качество Запчастей: Использование компонентов, соответствующих спецификациям.
  • Знание Схемотехники: Понимание принципов работы платы управления котла.
  • Аккуратность: При пайке и работе с мелкими компонентами.

VII. Профилактика – Лучший Способ Избежать Ремонта

Предотвращение поломок – самый эффективный путь к надежности.

  • Стабилизация Питания: Использование стабилизаторов напряжения, ИБП для защиты от скачков и провалов.
  • Защита от Перегрева: Обеспечение хорошей вентиляции корпуса котла.
  • Регулярное Обслуживание Котла: Чистка горелки, теплообменника, проверка работы вентилятора, насоса, датчиков.
  • Проверка Датчиков: Периодический осмотр и проверка работы датчиков температуры, давления, тяги.
  • Соблюдение Регламента Производителя: Регулярное техническое обслуживание котла в соответствии с инструкцией.

VIII. Заключение: Тепло и Безопасность – Под Контролем

Ремонт платы управления котла – это восстановление “мозга” системы отопления, обеспечение тепла, комфорта и безопасности в вашем доме. Понимание их конструкции, причин неисправностей и грамотное проведение восстановительных работ – залог надежной и эффективной работы котла.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия стабильного и надежного отопления, которое является фундаментом уюта в вашем доме. Плата управления – это сердце системы отопления, и ее исправность – залог вашего комфорта и безопасности.
