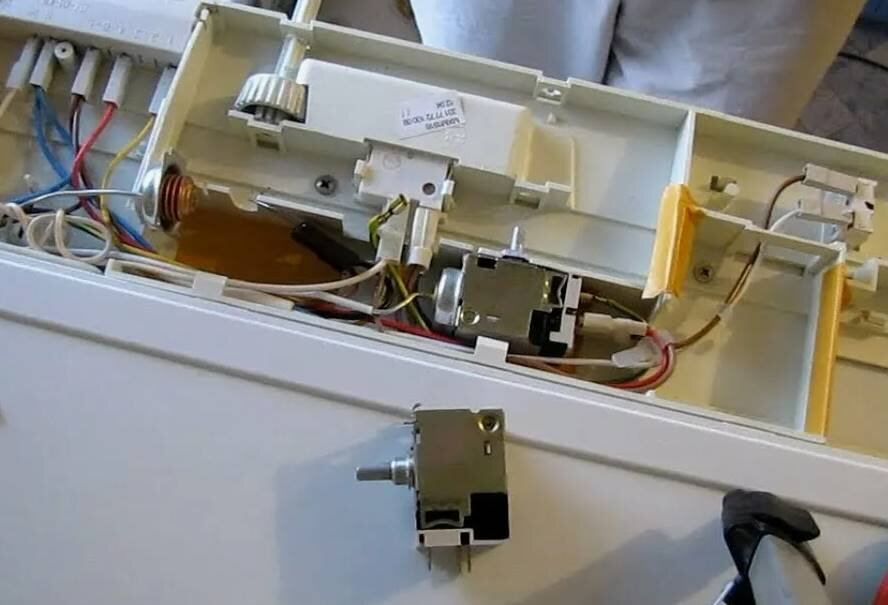

Ремонт Терморегулятора: Возвращение Температурного Контроля и Баланса

Терморегуляторы – это незаметные, но незаменимые стражи температурного режима в самых разнообразных устройствах. Они контролируют температуру и, при необходимости, включают или выключают нагревательные или охлаждающие элементы, поддерживая заданный комфорт или технологический процесс. От бытовых термостатов в холодильниках и бойлерах до промышленных контроллеров в системах отопления, вентиляции, кондиционирования (ОВК) и производственных процессах – везде, где требуется точное поддержание температуры, работают терморегуляторы. Однако, из-за естественного износа, воздействия агрессивных сред, скачков напряжения или механических повреждений, терморегуляторы могут выходить из строя. Ремонт терморегулятора – это задача, требующая знаний в области термодинамики, электроники и механики, а также понимания принципов работы конкретного устройства.

Эта статья – ваше исчерпывающее руководство по ремонту терморегуляторов. Мы рассмотрим их типы, конструктивные особенности, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы вашего оборудования и обеспечить его точную и надежную работу.

I. Архитектура Температурного Контроля: Типы и Компоненты Терморегуляторов

Терморегуляторы различаются по принципу действия, сложности и назначению.

1. Типы Терморегуляторов:

  • Механические (Биметаллические):
    • Принцип работы: Основаны на использовании биметаллической пластины, которая изгибается при изменении температуры, замыкая или размыкая электрические контакты.
    • Плюсы: Простота, надежность, низкая стоимость, автономность.
    • Минусы: Невысокая точность, дискретная регулировка, ограниченный диапазон температур.
  • Электронные (Термисторные/Полупроводниковые):
    • Принцип работы: Используют термисторы (полупроводниковые датчики температуры), которые изменяют свое сопротивление в зависимости от температуры. Сигнал с термистора обрабатывается электронной схемой, которая включает или выключает исполнительные элементы.
    • Плюсы: Высокая точность, широкий диапазон регулировки, возможность программирования.
    • Минусы: Требуют электропитания, более сложны в ремонте.
  • Капиллярные Терморегуляторы:
    • Принцип работы: Используют расширение жидкости или газа в герметичной системе. При изменении температуры расширяется или сжимается, перемещая мембрану, которая управляет контактами.
    • Плюсы: Большая длина капилляра позволяет размещать датчик в месте измерения, а регулятор – в удобном месте.
    • Минусы: Невысокая точность, дискретная регулировка.
  • Термостаты для Бытовой Техники:
    • Различные типы (биметаллические, электронные), интегрированные в конструкцию приборов (холодильники, бойлеры, утюги).

2. Ключевые Компоненты:

  • Чувствительный Элемент: Биметаллическая пластина, термистор, капиллярная трубка с рабочей жидкостью/газом.
  • Контактная Группа: Электрические контакты, замыкающие или размыкающие цепь.
  • Механизм Регулировки: Винт, рычаг, ручка для установки желаемой температуры.
  • Электронная Схема (для электронных): Микроконтроллер, датчик температуры, схемы управления.
  • Корпус: Защищает компоненты.

II. Диагностика: Поиск Источника Температурного Дисбаланса

Неисправность терморегулятора может привести к перегреву, переохлаждению или некорректной работе всего устройства.

2.1. Внешние Признаки Неисправности:

  • Не включается/не выключается нагревательный/охлаждающий элемент: Температура выходит за допустимые пределы.
  • Некорректное поддержание температуры: Слишком высокая или слишком низкая температура.
  • Слишком частое включение/выключение: Срабатывает не по установленному порогу.
  • Отсутствие реакции на регулировку: Невозможность изменить заданную температуру.
  • Механические повреждения: Трещины, сколы, повреждение ручки регулировки.
  • Следы прогара на контактах (для механических): Признак искрения и перегрузки.
  • Неисправность индикации (для электронных): Отсутствие показаний, ошибки.

2.2. Инструментальная Диагностика:

  • Мультиметр: Проверка целостности цепей, сопротивления контактов (в замкнутом и разомкнутом состоянии), сопротивления термистора (для электронных).
  • Термометр (цифровой или контактный): Для проверки фактической температуры и сравнения с показаниями терморегулятора.
  • Измерительный Прибор (для электронных): Осциллограф для проверки сигналов, программатор для считывания настроек.
  • Тепловизор: Для оценки равномерности нагрева/охлаждения и выявления аномалий.

III. Типичные Неисправности Терморегуляторов и Их Устранение

Ремонт терморегулятора зависит от его типа и характера поломки.

3.1. Механические Терморегуляторы:

  • Износ или Прогар Контактов:
    • Причины: Частые коммутации, искрение, перегрузка, загрязнение.
    • Симптомы: Плохой контакт, отсутствие срабатывания, искрение.
    • Решение: Очистка контактов (временное решение), замена контактной группы или всего терморегулятора.
  • Ослабление или Повреждение Биметаллической Пластины:
    • Причины: Естественный износ, перегрев, механическое воздействие.
    • Симптомы: Неточное срабатывание, потеря чувствительности.
    • Решение: Замена терморегулятора.
  • Неисправность Механизма Регулировки:
    • Причины: Износ резьбы, заедание.
    • Симптомы: Невозможность установить нужную температуру.
    • Решение: Очистка, смазка, ремонт или замена механизма.

3.2. Электронные Терморегуляторы:

  • Неисправность Термистора/Датчика Температуры:
    • Причины: Естественный износ, повреждение, перегрев.
    • Симптомы: Неверные показания температуры, неправильное срабатывание.
    • Решение: Замена датчика.
  • Выход из Строя Реле/Симистора/Транзистора:
    • Причины: Скачки напряжения, перегрузка, перегрев.
    • Симптомы: Не включается/выключается нагревательный/охлаждающий элемент, ошибки.
    • Решение: Замена коммутирующего элемента.
  • Сбой в Работе Схемы Управления (Микроконтроллер):
    • Причины: Скачки напряжения, перегрев, заводской брак.
    • Симптомы: Зависание, ошибки, некорректное управление.
    • Решение: Перепрошивка (если возможно), ремонт платы управления, замена.
  • Неисправность Блока Питания:
    • Причины: Скачки напряжения, вздувшиеся конденсаторы.
    • Симптомы: Отсутствие индикации, нет питания.
    • Решение: Замена конденсаторов, стабилизаторов.

3.3. Капиллярные Терморегуляторы:

  • Утечка Рабочей Жидкости/Газа:
    • Причины: Повреждение капилляра, уплотнений.
    • Симптомы: Потеря герметичности, потеря чувствительности, терморегулятор перестает работать.
    • Решение: В большинстве случаев – замена всего терморегулятора (сложно найти мастера по ремонту капиллярных систем).
  • Неисправность Контактов/Механики: Аналогично механическим терморегуляторам.

IV. Ремонт Терморегулятора: От Диагностики к Восстановлению

Ремонт терморегулятора требует аккуратности и понимания его принципа действия.

4.1. Диагностика и Дефектовка:

  1. Визуальный Осмотр: Поиск механических повреждений, следов прогара, вздувшихся конденсаторов.
  2. Проверка Целостности: Мультиметром проверка цепей, контактов, обмоток (если есть).
  3. Проверка Сопротивления: Измерение сопротивления термистора (для электронных) и сравнение с эталонными значениями.
  4. Проверка Работы Контактов: Мультиметром в режиме прозвонки, при изменении температуры (для механических).
  5. Проверка Питания и Схемы Управления (для электронных): Мультиметром, осциллографом.

4.2. Ремонт Механических Терморегуляторов:

  • Очистка Контактов: С помощью спирта или специального очистителя.
  • Замена Реле/Контактов: При сильном износе.
  • Ремонт/Замена Механизма Регулировки.

4.3. Ремонт Электронных Терморегуляторов:

  • Замена Термистора/Датчика Температуры:
  • Замена Коммутирующего Элемента (Реле, Симистор, Транзистор):
  • Замена Конденсаторов:
  • Ремонт/Замена Платы Управления:

4.4. Ремонт Капиллярных Терморегуляторов:

  • В большинстве случаев – замена. Ремонт утечек в капиллярной системе сложен и не всегда оправдан.

V. Когда Стоит Ремонтировать, а Когда – Заменять?

Решение о ремонте или замене терморегулятора зависит от:

  • Стоимости Ремонта vs. Стоимости Нового Терморегулятора: Для простых механических – ремонт может быть нецелесообразен. Для сложных электронных – ремонт часто оправдан.
  • Сложности Поломки: Замена термистора проще, чем ремонт платы управления.
  • Доступности Запчастей: Легко ли найти нужный компонент.
  • Критичности Функции: Насколько важен точный температурный контроль для данного устройства.
  • Срока Эксплуатации: Старый терморегулятор может вскоре потребовать новых ремонтов.

VI. Ключевые Аспекты Успешного Ремонта

  • Безопасность: Работа с электричеством требует осторожности.
  • Точная Диагностика: Определение неисправного компонента.
  • Знание Принципов Работы: Понимание, как устроен и работает данный тип терморегулятора.
  • Специализированный Инструмент: Мультиметр, паяльная станция (для электронных).
  • Качество Запчастей: Использование компонентов, соответствующих спецификациям.

VII. Профилактика – Лучший Способ Избежать Ремонта

Регулярный уход продлевает жизнь терморегулятору.

  • Очистка: Регулярно очищайте терморегулятор и его окружение от пыли, грязи, влаги.
  • Защита от Экстремальных Температур: Не допускать работы в условиях, выходящих за рабочий диапазон.
  • Плавное Подключение Питания: Использование стабилизаторов.
  • Бережное Обращение: Избегать механических повреждений.
  • Регулярная Проверка: Периодический контроль температурного режима и работы терморегулятора.

VIII. Заключение: Температурный Баланс – Восстановлен

Ремонт терморегулятора – это восстановление контроля над температурой, обеспечение комфорта, безопасности и эффективности работы множества устройств. Понимание их конструкции, причин неисправностей и грамотное проведение восстановительных работ – залог долгой и надежной работы.

Инвестиции в качественный ремонт, профилактику и, при необходимости, своевременную замену – это гарантия стабильного температурного режима и долговечности вашей техники. Терморегуляторы – это хранители баланса, и их исправность – залог вашего комфорта и безопасности.
