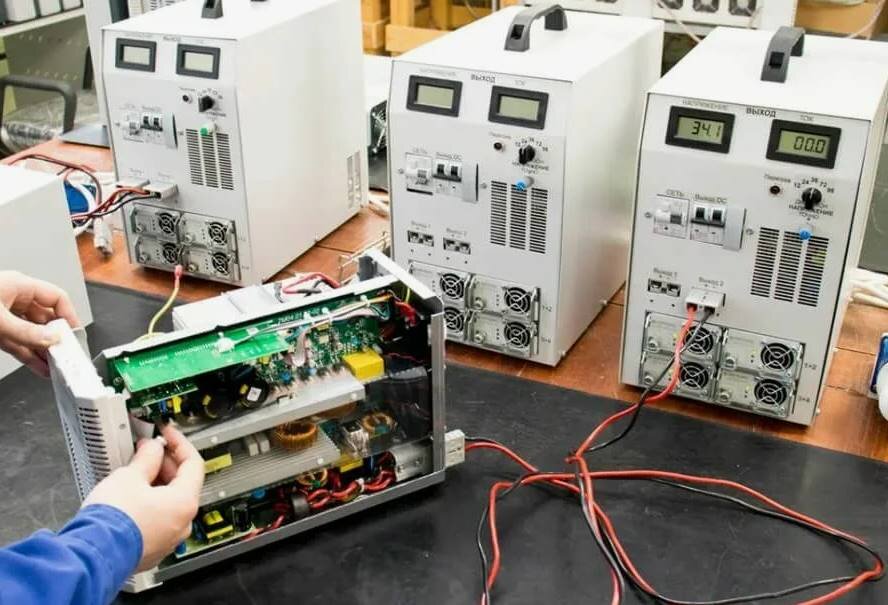

Ремонт источников питания

Ремонт Источников Питания: Восстановление Энергетической Основы Вашей Техники

В мире, где электроника проникла во все сферы нашей жизни, стабильное и качественное электропитание является краеугольным камнем работоспособности любой техники. От смартфонов и компьютеров до промышленных машин и серверов – все они требуют надежного источника энергии. Источники питания (ИП), будь то простые адаптеры, импульсные блоки питания (БП) или сложные резервированные системы, выполняют эту важнейшую функцию. Однако, как и любые электронные устройства, ИП подвержены износу, поломкам, вызванным скачками напряжения, перегрузками, перегревом, естественным старением компонентов или даже производственными дефектами. Ремонт источников питания – это задача, требующая глубоких знаний в области силовой электроники, схемотехники, а также понимания принципов работы различных типов ИП.

Эта статья – ваше исчерпывающее руководство по ремонту источников питания. Мы подробно рассмотрим их конструкцию, детально проанализируем наиболее частые и критические неисправности, освоим современные методы диагностики и, главное, изучим тонкости восстановительных работ. Наша цель – предоставить вам всестороннее понимание процесса, которое поможет минимизировать простои, продлить срок службы вашего оборудования и обеспечить его надежную и эффективную работу.

I. Архитектура Энергии: Типы и Конструкция Источников Питания

Источники питания могут быть самыми разнообразными по сложности и назначению.

1. Типы Источников Питания:

• Линейные (Трансформаторные) Источники Питания:
  • Принцип работы: Преобразуют сетевое напряжение с помощью трансформатора, затем выпрямляют и стабилизируют.
  • Плюсы: Простая конструкция, низкий уровень помех, высокая стабильность выходного напряжения (при использовании стабилизаторов).
  • Минусы: Большие габариты и вес, низкая энергоэффективность, низкая стабильность при изменении входного напряжения.
• Импульсные Источники Питания (ИБП/SMPS):
  • Принцип работы: Сетевое напряжение выпрямляется, затем модулируется (преобразуется в высокочастотные импульсы), трансформируется повышающим/понижающим трансформатором и снова выпрямляется и фильтруется.
  • Плюсы: Высокая энергоэффективность, компактность, малый вес, широкий диапазон входных напряжений.
  • Минусы: Более высокая сложность, могут создавать помехи, чувствительность к перепадам напряжения.
• Резервированные Источники Питания:
  • Принцип работы: Несколько ИП работают параллельно или последовательно, обеспечивая бесперебойное питание при отказе одного из них.
  • Плюсы: Максимальная надежность, защита от сбоев.
• DC-DC Преобразователи:
  • Принцип работы: Преобразуют постоянное напряжение одного уровня в постоянное напряжение другого уровня.

2. Ключевые Компоненты (на примере импульсного ИП):

• Входной Фильтр: Подавляет помехи сети.
• Выпрямитель: Преобразует переменное напряжение в постоянное.
• Шина Постоянного Тока (DC Bus): Фильтрует и сглаживает постоянное напряжение (высоковольтные конденсаторы).
• Силовые Ключи (Транзисторы, MOSFET/IGBT): Коммутируют напряжение на трансформатор.
• Высокочастотный Трансформатор: Обеспечивает гальваническую развязку и преобразование напряжения.
• Выходной Выпрямитель и Фильтр: Преобразуют высокочастотное переменное напряжение обратно в постоянное и сглаживают пульсации.
• Схема Управления: Микроконтроллер, ШИМ-контроллер, управляющий силовыми ключами.
• Схемы Защиты: От перегрузки, короткого замыкания, перенапряжения, перегрева.
• Индикаторы и Разъемы.

II. Диагностика: Поиск Причины Энергетического Сбоя

Неисправность ИП может привести к полному отказу оборудования.

2.1. Внешние Признаки Неисправности:

• Полный отказ: Нет выходного напряжения, нет индикации.
• Нестабильное выходное напряжение: Скачки, просадки, пульсации.
• Заниженное/Завышенное выходное напряжение: Выход за допустимые пределы.
• Перегрев: Корпуса, трансформатора, силовых компонентов.
• Посторонние запахи: Признак прогорания компонентов.
• Неприятные звуки: Треск, гул из трансформатора или силовых ключей.
• Срабатывание защиты: Отключение по перегрузке, короткому замыканию.
• Вздувшиеся конденсаторы: Явный признак старения или перегрузки.

2.2. Инструментальная Диагностика:

• Мультиметр: Основа диагностики. Проверка входного и выходного напряжения, сопротивления обмоток трансформатора, целостности предохранителей, прозвонка силовых ключей (диодов, транзисторов).
• Осциллограф: Анализ формы выходного напряжения, проверка пульсаций, проверка сигналов управления силовыми ключами.
• Токовые Клещи: Измерение выходного тока, проверка соответствия нагрузке.
• Тепловизор: Выявление перегретых компонентов, поиск “горячих точек”.
• Лампа Нагрузки: Для проверки ИП под нагрузкой, имитации реальных условий работы.

III. Типичные Неисправности Источников Питания и Их Устранение

Наиболее частые поломки связаны с силовыми компонентами, конденсаторами и трансформаторами.

3.1. Неисправности Входной Части:

• Пробой Входных Диодов/Тиристоров (Выпрямитель):
  • Причины: Скачки напряжения, перегрузка.
  • Симптомы: Нет выходного напряжения, срабатывание защиты, прогар.
  • Решение: Замена пробитых диодов/тиристоров.
• Выход из Строя Входных Конденсаторов:
  • Причины: Естественный износ, перегрев, перегрузка.
  • Симптомы: Вздутие, утечка, нестабильное входное напряжение.
  • Решение: Замена конденсаторов.

3.2. Проблемы с Шиной Постоянного Тока (DC Bus):

• Выход из Строя Фильтрующих Конденсаторов:
  • Причины: Естественный износ, перегрев.
  • Симптомы: Пульсации выходного напряжения, нестабильность, ошибки.
  • Решение: Замена конденсаторов (важно подобрать правильные параметры).

3.3. Неисправности Силовой Части (Инвертор/Ключи):

• Пробой Силовых Транзисторов (MOSFET/IGBT):
  • Причины: Скачки напряжения, перегрузка, короткое замыкание в нагрузке, выход из строя драйверов.
  • Симптомы: Полный отказ, прогар на плате, ошибки по короткому замыканию.
  • Решение: Замена пробитых транзисторов и драйверов.
• Неисправность Высокочастотного Трансформатора:
  • Причины: Перегрев, короткое замыкание, механическое повреждение.
  • Симптомы: Нет выходного напряжения, перегрев, запах.
  • Решение: Ремонт (редко) или замена трансформатора.

3.4. Проблемы с Схемой Управления:

• Выход из Строя ШИМ-Контроллера:
  • Причины: Скачки напряжения, перегрев.
  • Симптомы: Нет выходного напряжения, нестабильная работа.
  • Решение: Замена ШИМ-контроллера.
• Неисправность Микроконтроллера/Процессора:
  • Причины: Те же, что и для ШИМ-контроллера.
  • Симптомы: Полный отказ, зависания, ошибки.
  • Решение: Замена (сложно), перепрошивка.

3.5. Неисправности Выходной Части:

• Выход из Строя Выходных Диодов/Транзисторов:
  • Причины: Перегрузка, короткое замыкание в нагрузке.
  • Симптомы: Нет выходного напряжения, ошибки.
  • Решение: Замена диодов/транзисторов.
• Неисправность Выходных Фильтрующих Конденсаторов:
  • Причины: Естественный износ, перегрев.
  • Симптомы: Пульсации выходного напряжения, нестабильность.
  • Решение: Замена конденсаторов.

IV. Ремонт Источников Питания: От Диагностики к Восстановлению

Ремонт ИП требует аккуратности, точности и знания электроники.

4.1. Диагностика и Дефектовка:

1. Визуальный Осмотр: Поиск подгоревших компонентов, вздувшихся конденсаторов, следов прогара.
2. Проверка Предохранителей: Первая и самая простая проверка.
3. Проверка Напряжений: Мультиметром измерение входного, выходного напряжения, напряжений на шине DC, питающих напряжений для схемы управления.
4. Тестирование Силовых Ключей: Проверка диодов, транзисторов (режим прозвонки).
5. Проверка Конденсаторов: Измерение емкости, ESR.
6. Анализ Сигналов (Осциллограф): Проверка сигналов управления, формы выходного напряжения.

4.2. Ремонт Компонентов:

• Замена Конденсаторов: Наиболее частая операция. Важно использовать конденсаторы с соответствующими параметрами (емкость, напряжение, температурный диапазон, ESR).
• Замена Силовых Ключей (Транзисторов, Диодов): Требует навыков пайки, работы с высоковольтными компонентами.
• Замена Трансформатора: Если он вышел из строя.
• Ремонт/Замена Схемы Управления (ШИМ-контроллера):
• Замена Предохранителей.

4.3. Тестирование под Нагрузкой:

• После ремонта необходимо протестировать ИП под нагрузкой (с помощью лампы нагрузки или реального устройства), чтобы убедиться в его стабильной работе.

V. Когда Стоит Ремонтировать, а Когда – Заменять?

Решение о ремонте или замене источника питания зависит от:

• Стоимости Ремонта vs. Стоимости Нового ИП: Ключевой фактор, особенно для дорогих промышленных блоков.
• Сложности Поломки: Замена конденсаторов – простая операция. Замена трансформатора или микросхемы управления – сложнее.
• Доступности Запчастей: Наличие нужных компонентов.
• Надежности после Ремонта: Гарантия на отремонтированный ИП.
• Типа ИП: Ремонт линейных ИП проще, чем импульсных.

VI. Ключевые Аспекты Успешного Ремонта

• Безопасность: Работа с высоковольтными компонентами требует строжайшего соблюдения правил электробезопасности.
• Точность Диагностики: Правильное определение неисправного компонента – половина успеха.
• Специализированный Инструмент: Паяльная станция, мультиметр, осциллограф, тепловизор.
• Качество Запчастей: Использование компонентов, соответствующих спецификациям.
• Знание Схемотехники: Понимание принципов работы ИП.
• Аккуратность: При пайке и работе с мелкими компонентами.

VII. Профилактика – Лучший Способ Избежать Ремонта

Предотвращение поломок – самый эффективный путь к надежности.

• Стабилизация Питания: Использование стабилизаторов напряжения, ИБП для защиты от скачков и провалов.
• Защита от Перегрева: Обеспечение хорошей вентиляции, своевременная очистка радиаторов и вентиляторов.
• Защита от Влаги и Пыли: Установка ИП в соответствующих условиях.
• Правильная Нагрузка: Не допускать перегрузки ИП.
• Регулярная Диагностика: Периодическая проверка состояния конденсаторов, напряжений.

VIII. Заключение: Энергия – Под Контролем

Ремонт источников питания – это восстановление жизненно важного звена, обеспечивающего работоспособность всей техники. Понимание их конструкции, причин неисправностей и грамотное проведение восстановительных работ – залог надежности и долговечности вашего оборудования.

Инвестиции в качественный ремонт, профилактику и квалифицированных специалистов – это гарантия стабильного и надежного электропитания, которое является фундаментом для любой современной системы. Источники питания – это основа, и их исправность – залог вашего успеха.
